وزن قالب فلزی بتن

جدول وزن قالب فلزی بتن

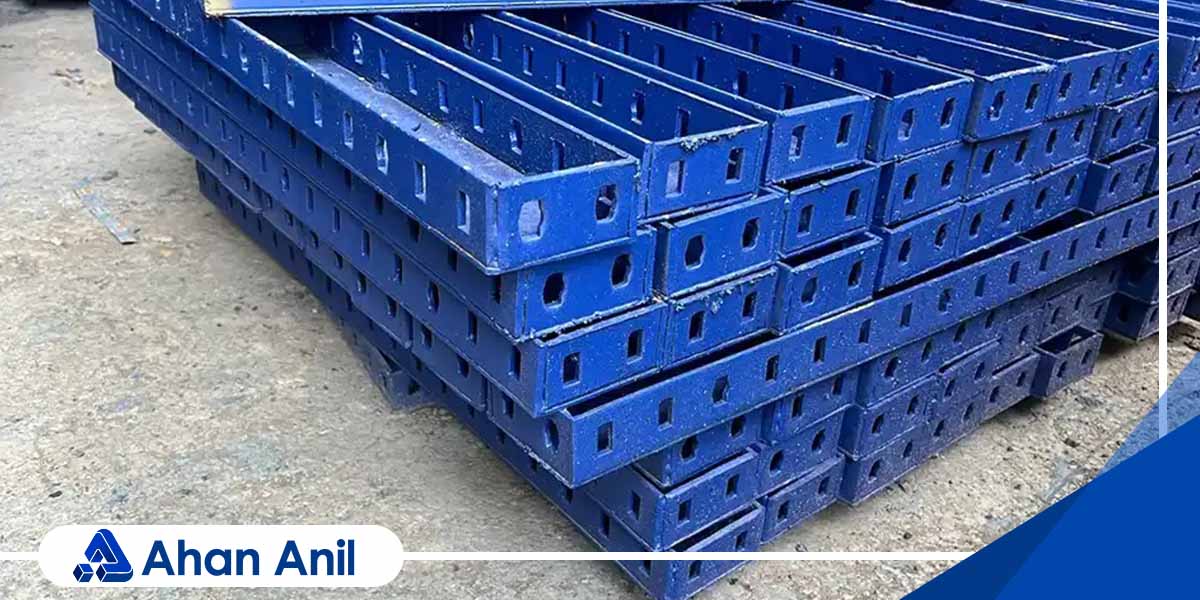

وزن قالب فلزی بتن تخت و ستون تولیدی در شرکت های مختلف یکسان نیست، از این رو وزن قالب های مدولار تولیدی سیویل سان که شامل قالب تخت و قالب ستون هستند را جمع آوری کردیم. البته اختلاف وزن قالب های تولیدی در شرکت های مختلف بسیار کم است که قابل چشم پوشی است. وزن قالب بتنی های ارائه شده تقریبی است و وزن دقیق بعد از باسکول مشخص می شود. وزن قالب های بتن ریزی همگی بر حسب ورق کف ۳ میلی متر و لبه ۵ میلی متر می باشد.

وزن قالب فلزی لبه ۵ و لبه ۶

وزن قالب مدولار تخت یک متری، ۱.۵ متری و ۲ متری در لبه ۵ و لبه ۶ سانتی متری به شرح زیر می باشد. تمامی وزن ها در این قسمت مربوط به قالب بتن تسمه ای یا جوشی می باشد. تمامی اوزان در این صفحه مربوط به محصولات تولیدی با ورق فولاد مبارکه st37 می باشند. وزن قالب های تولیدی با ورق فولاد غرب تا ۱۰ درصد دارای رواداری می باشند.


ردیف	ابعاد	لبه خم دوبل	تسمه لبه 5	تسمه لبه 6
1	100*10	5.3	6.5	7.3
2	100*15	6.7	8.1	8.8
3	100*20	8.1	9.5	10.6
4	100*25	9.5	10.8	12
5	100*30	10.8	12.5	13.4
6	100*35	12.3	14.3	15
7	100*40	14.6	17.7	18.8
8	100*45	16.2	19.5	20.3
9	100*50	17.8	20.5	21.8


ردیف	ابعاد	لبه خم دوبل	تسمه لبه 5	تسمه لبه 6
1	150*10	7.9	9.7	10.8
2	150*15	10.2	11.9	13.1
3	150*20	12	14	15.4
4	150*25	13.8	16.5	17.7
5	150*30	16.3	18.2	20.1
6	150*35	18.6	21.1	22.3
7	150*40	21	23.9	24.8
8	150*45	23	26.1	27.1
9	150*50	25	28.3	29.4

ردیف ابعاد لبه خم دوبل تسمه لبه 5 تسمه لبه 6
1 20010 10.5 12.4 13.9
2 20015 13.5 15.15 17
3 20020 15.6 18 19.9
4 20025 18.2 20.8 22.8
5 20030 21.1 23.5 25.7
6 20035 23.7 27.9 28.6
7 20040 28.2 31.4 32.2
8 20045 30.5 32.6 35.1
9 200*50 33.3 37 38


1	200*10	10.5	12.4	13.9
2	200*15	13.5	15.15	17
3	200*20	15.6	18	19.9
4	200*25	18.2	20.8	22.8
5	200*30	21.1	23.5	25.7
6	200*35	23.7	27.9	28.6
7	200*40	28.2	31.4	32.2
8	200*45	30.5	32.6	35.1
9	200*50	33.3	37	38

وزن قالب فلزی کنج

وزن قالب ستون (کنج قالب فلزی) در لبه ۵ و ۶ سانتی متری و دو نوع بیرونی و درونی در سایز های ۱ و ۱.۵ متر به شرح زیر می باشد.

کنج داخلی:


ردیف	ابعاد	لبه خم دوبل	تسمه لبه 5	تسمه لبه 6
1	1001010	.	8.7	9.5
2	1501010	.	12.7	14.1
3	2001010	.	17.2	18.7

کنج خارجی:


ردیف	ابعاد	لبه خم دوبل	تسمه لبه 5	تسمه لبه 6
1	10055	5.3	6.3	7.5
2	15055	7.3	9.3	10.9
3	20055	11	12.1	14.5
4	100105	6.6	7.9	9
5	150105	9.7	11	13.2
6	200105	12.3	14.5	17.4
7	1001010	.	9.2	10.5
8	1501010	.	13.9	15.5
9	2001010	.	18.4	20.3

قالب گرد ستون:

قالب ستون گرد برای بتن ریزی مقاطع گرد ستون در ارتفاع های مختلف تولید می شود. قالب ها معمولا از قطر 30 سانتیمتر به بالا و به دو صورت دو تکه، سه تکه و چهار تکه بسته به قطر قالب ها تولید می شود.


کد	قطر (cm)	50cm	100cm	150cm
1	30	27.5	50.5	73.5
2	35	30.5	56	81.5
3	40	33.5	61.5	88.5
4	45	36.5	67	96.5
5	50	39.5	72.5	104.5
6	55	45	82.5	119.5
7	60	48	88	127.5
8	70	56.5	103.5	150.5
9	80	62.5	114.5	166.5
10	90	68.5	125.5	182.5
11	100	77	141.5	205.5
12	110	85.5	157.5	228.5
13	120	91.5	168.5	244.5
14	130	97.5	179.5	260.5
15	140	103.5	190	276
16	150	112	206	299

سولجر:


کد	ارتفاع(cm)	وزن(kg)
1	50	8
2	100	14.5
3	150	20.5
4	200	27
5	250	33.5
6	300	42

وزن قالب بتن فلزی در لیست بالا مشخص گردیده است البته این را باید در نظر داشته باشید که وزن های جدول بالا حدودی می باشد و وزن نهایی بر مبنای قبض باسکول محاسبه می گردد. قالب فلزی بتن در دو نوع لبه خم و تسمه ای تولید می گردد ، همینطور که در جدول بالا مشاهده می کنید قالب بتن تسمه ای از قالب بتن لبه خم سنگین تر می باشد.
علت اختلاف وزن قالب های تسمه ای و لبه خم از این جهت است که قالب های لبه خم کلا یک پارچه از ورق سه میل تولید می گردد. و جوش کاری کمی در پشت قالب صورت می گیرد. ولی قالب های تسمه ای از ورق 3 میل و 5 میل تولید می گردد. به طوری که رویه قالب ها از ورق 3 میل و تسمه های آن از ورق 5 میل تولید می گردد.
تفاوت هایی در مورد قالب بتن تسمه ای و لبه خم وجود دارد که برای اطلاعات بیشتر در این زمینه می توانید مقاله تقاوت قالب بتن تسمه ای و لبه خم رو مطالعه فرمایید. قالب تسمه (تسمه 6 سانتی )فقط به صورت تسمه ای تولید می شود. وزن قالب های تسمه 6 سانتی از قالب های لبه 5 سانت بیشتر است و استقامت زیادی را هنگام بتن ریزی دارد و همچنین طول عمر بیشتری دارد.
