جدول وزن انواع سیم جوش | محاسبه وزن دقیق سیم جوش

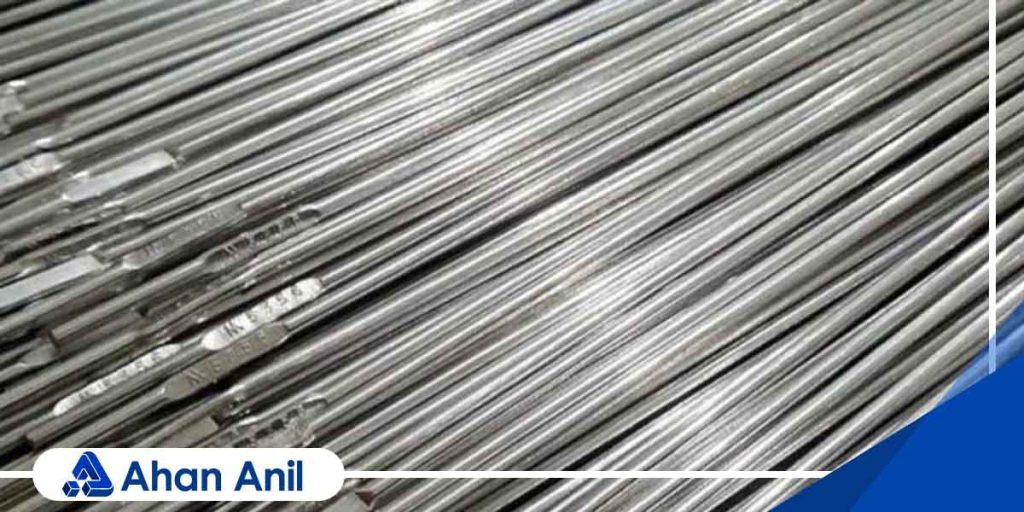

وزن سیم جوش استیل

سیم‌جوش استیل یکی از اجزای کلیدی در فرایندهای جوشکاری صنعتی محسوب می‌شود. این محصول به عنوان ماده پرکننده در فرآیندهای مختلف جوشکاری مورد استفاده قرار می‌گیرد و نقش بسیار مهمی در استحکام و دوام اتصال قطعات فلزی دارد. با توجه به اهمیت ویژه این سیم‌ها در صنایع مختلف، شناخت دقیق ویژگی‌ها، ترکیب آلیاژی، نحوه محاسبه وزن، کاربردها و نکات کلیدی انتخاب آن‌ها ضروری به نظر می‌رسد.

در این مقاله تلاش شده است تا یک راهنمای جامع و کامل درباره سیم‌جوش‌ های استیل ارائه شود. این راهنما می‌تواند برای متخصصان فنی، مهندسان، خریداران صنعتی و حتی تولیدکنندگان حوزه جوشکاری مفید باشد.

با توجه به نیاز پروژه، نوع استیل به کار رفته در ساخت سیم‌جوش متفاوت خواهد بود. به‌طور مثال برای جوشکاری در صنایع غذایی یا تجهیزات بهداشتی، استفاده از آلیاژهایی با مقاومت بالا در برابر زنگ‌زدگی الزامی است، در حالی که در صنعت ساختمان، ممکن است اولویت با استحکام مکانیکی باشد.

اهمیت وزن سیم‌ جوش استیل

در پروژه‌های صنعتی، برآورد وزن سیم‌ جوش استیل از اهمیت بالایی برخوردار است. این موضوع نه تنها در محاسبات هزینه و زمان اجرای پروژه نقش دارد، بلکه در انتخاب نوع بسته‌بندی، حمل‌ونقل، میزان سفارش‌دهی و حتی در ظرفیت ماشین‌آلات جوشکاری نیز تأثیرگذار است.

برای محاسبه وزن سیم‌جوش استیل، پارامترهای مختلفی دخیل هستند. از جمله مهم‌ترین آن‌ها می‌توان به قطر سیم، چگالی آلیاژ مورد استفاده، طول سیم و نوع قرقره یا بسته‌بندی اشاره کرد. معمولاً کارخانه‌های تولیدکننده بر اساس قطر اسمی سیم و طول موجود در هر قرقره، وزن خالص هر رول را محاسبه و درج می‌کنند.

در ادامه، برای آشنایی بیشتر با مشخصات وزنی این نوع سیم، جدول وزنی بر اساس قطر، نوع آلیاژ و مشخصات فنی ارائه می‌شود.

جدول وزنی سیم‌جوش استیل

در جدول زیر، اطلاعات وزنی سیم‌جوش استیل با قطرهای مختلف، نوع آلیاژ و وزن تقریبی هر متر و هر قرقره نمایش داده شده است. لازم به ذکر است این مقادیر ممکن است بر اساس استانداردهای تولید یا سفارش مشتری دچار نوسان جزئی شوند.

جدول وزنی سیم‌جوش استیل 304

سیم‌جوش استیل 304 یکی از رایج‌ترین و پرکاربردترین آلیاژهای مورد استفاده در صنعت جوشکاری است. این آلیاژ از خانواده فولادهای زنگ‌نزن آستنیتی بوده و با داشتن ترکیب مناسبی از کروم و نیکل، مقاومت قابل توجهی در برابر خوردگی، اکسیداسیون و تغییرات دمایی از خود نشان می‌دهد.

کاربرد گسترده این نوع سیم‌جوش در صنایع مختلف، از ساخت تجهیزات غذایی و پزشکی گرفته تا پروژه‌های ساختمانی، خودروسازی، پتروشیمی و حتی صنایع دکوراتیو، ناشی از خواص فیزیکی و شیمیایی پایدار آن است. آلیاژ 304 همچنین در برابر بیشتر اسیدهای آلی و معدنی رایج مقاوم بوده و قابلیت جوشکاری بسیار مطلوبی دارد. سیم‌جوش‌های ساخته‌شده از این آلیاژ معمولاً در فرآیندهای TIG (جوشکاری با گاز بی‌اثر تنگستن) و MIG (جوشکاری با گاز بی‌اثر فلز) مورد استفاده قرار می‌گیرند.

در هنگام خرید یا برآورد مصرف سیم‌جوش، دانستن وزن هر متر از سیم بر اساس قطر، برای محاسبه دقیق‌تر حجم مورد نیاز پروژه و کنترل هزینه‌ها ضروری است. جدول زیر با هدف ارائه مرجعی دقیق برای محاسبه وزن سیم‌جوش استیل 304 بر اساس قطر سیم طراحی شده و اطلاعات آن به‌صورت میانگین و با در نظر گرفتن چگالی استاندارد فولاد زنگ‌نزن 304 (حدود 7.9 گرم بر سانتی‌متر مکعب) تنظیم شده است.

جدول وزنی سیم‌جوش استیل 316

سیم‌جوش استیل 316 یکی از پرکاربردترین و مقاوم‌ترین آلیاژهای جوشکاری در محیط‌های خورنده و شیمیایی به شمار می‌رود. این نوع سیم از آلیاژ فولاد زنگ‌نزن 316 ساخته شده که به دلیل حضور عنصر مولیبدن در ساختار شیمیایی آن، مقاومت بسیار بالایی در برابر زنگ‌زدگی، خوردگی کلرایدی و شرایط شدید محیطی دارد. به همین دلیل، استفاده از این سیم در صنایع پتروشیمی، دریایی، غذایی و داروسازی بسیار رایج است.

سیم‌جوش 316 عمدتاً در فرآیندهای جوشکاری قوس الکتریکی با گاز محافظ (GTAW و GMAW) مورد استفاده قرار می‌گیرد و به دلیل پایداری قوس، جوش یکنواخت و عمق نفوذ مناسب، گزینه‌ای مطمئن برای اتصال قطعات حساس فولاد زنگ‌نزن است.

محاسبه وزن دقیق سیم‌جوش 316 برای تأمین بهینه متریال، کنترل هزینه‌ها و برنامه‌ریزی مصرفی پروژه‌ها بسیار مهم است. جدول زیر بر اساس قطرهای متداول این نوع سیم و با در نظر گرفتن چگالی متوسط 7.98 گرم بر سانتی‌متر مکعب تنظیم شده است.

این جدول می‌تواند مرجع مناسبی برای مهندسان پروژه و تأمین‌کنندگان مواد اولیه باشد تا بر اساس نیاز، حجم مصرفی مورد نظر را محاسبه و ثبت سفارش کنند.

نحوه محاسبه وزن سیم‌ جوش

محاسبه وزن دقیق هر متر از سیم‌جوش با استفاده از فرمول زیر انجام می‌شود:

وزن (کیلوگرم در متر)=(4π×d2​)×ρ×1000

توضیح متغیرها:

• d: قطر سیم (بر حسب متر)

• ρ: چگالی استیل (حدود ۷۹۰۰ کیلوگرم بر متر مکعب برای استیل 304 و 316)

• $\pi$: عدد پی، حدود 3.1416

• 1000: برای تبدیل سانتی‌متر مکعب به متر

در این فرمول، قطر سیم معمولاً بر حسب میلی‌متر در نظر گرفته می‌شود و چگالی فولاد زنگ‌نزن حدود ۷.۸۵ گرم بر سانتی‌متر مکعب است. با جایگذاری مقدار قطر و تبدیل واحدها می‌توان وزن دقیق هر متر سیم را محاسبه کرد.

برای مثال، برای سیمی با قطر ۲ میلی‌متر، وزن تقریبی هر متر برابر خواهد بود با حدود ۰.۲۳ کیلوگرم.

نکات مهم پیش از خرید سیم‌جوش استیل

یکی از اشتباهات رایج در خرید سیم‌ جوش، انتخاب بدون در نظر گرفتن نوع محیط کاری و نوع قطعه مورد جوشکاری است. لازم است قبل از خرید، بررسی دقیقی بر اساس پارامترهایی نظیر جنس فلز پایه، شرایط محیطی، نوع دستگاه جوش، قطر مورد نیاز و همچنین استاندارد مورد قبول پروژه انجام شود.

به‌علاوه باید به اعتبار برند تولیدکننده، کیفیت بسته‌بندی، نوع قرقره، میزان انعطاف‌پذیری و میزان پاشش در حین جوش نیز توجه شود. بسیاری از پروژه‌ها به دلیل استفاده از سیم‌جوش‌های نامرغوب با شکست در اتصال یا خوردگی زودهنگام مواجه شده‌اند که این امر می‌تواند هزینه‌های نگهداری و تعمیرات را به‌طرز چشمگیری افزایش دهد.

سیم‌جوش استیل، به عنوان یکی از پرکاربردترین مواد مصرفی در جوشکاری صنعتی، جایگاه مهمی در صنایع مختلف دارد. انتخاب صحیح این نوع سیم بر اساس نیاز پروژه، تضمین‌کننده کیفیت، ایمنی و طول عمر اتصال خواهد بود. دانستن مشخصات فنی، نحوه محاسبه وزن، آگاهی از آلیاژها و شناخت کاربردهای هر نوع سیم‌جوش، به تصمیم‌گیری آگاهانه کمک می‌کند.

استفاده از جداول وزنی دقیق، شناخت استانداردهای تولید، توجه به شرایط محیطی و همکاری با تأمین‌کنندگان معتبر، از جمله مواردی هستند که باید در فرآیند انتخاب و خرید سیم‌جوش استیل مدنظر قرار گیرند. با داشتن دانش کافی در این زمینه، می‌توان علاوه بر کاهش هزینه‌ها، از بروز مشکلات فنی و تأخیر در پروژه نیز جلوگیری کرد.

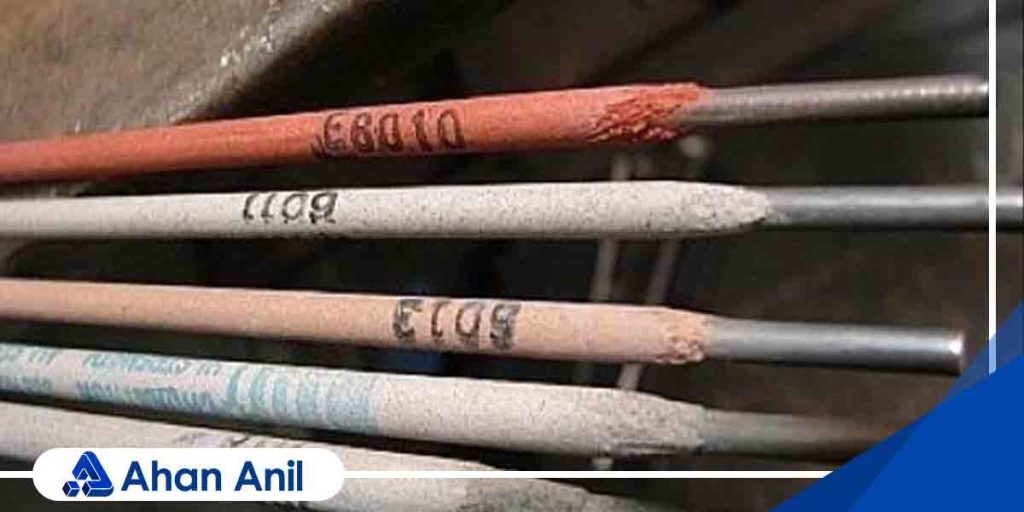

وزن الکترود

الکترود یک میله فلزی رسانا است که در فرآیند جوشکاری قوس الکتریکی برای اتصال قطعات فلزی استفاده می‌شود. این میله با ایجاد قوس الکتریکی، گرمای لازم برای ذوب فلز پایه و پرکننده را فراهم می‌کند و اتصالی قوی ایجاد می‌کند. الکترودها معمولاً شامل یک هسته فلزی (مغزی) و یک لایه پوششی (فلاکس) هستند. پوشش فلاکس از جوش در برابر اکسیژن و آلودگی‌های محیطی محافظت کرده و کیفیت جوش را بهبود می‌بخشد.

عوامل مؤثر بر وزن الکترود

وزن الکترود به عوامل متعددی بستگی دارد که در انتخاب و استفاده از آن تأثیرگذار است. این عوامل عبارت‌اند از:

1. نوع پوشش (فلاکس): پوشش‌های مختلف (مانند سلولزی، رتیلی، قلیایی یا اکسید آهن) وزن متفاوتی دارند. برای مثال، پوشش‌های قلیایی به دلیل چگالی بالاتر، وزن بیشتری نسبت به پوشش‌های سلولزی دارند.

2. ضخامت مغزی: قطر هسته فلزی (مانند ۲.۵، ۳.۲ یا ۴ میلی‌متر) مهم‌ترین عامل در وزن الکترود است. هرچه قطر بیشتر باشد، وزن افزایش می‌یابد.

3. طول الکترود: الکترودها معمولاً در طول‌های ۳۵۰ یا ۴۵۰ میلی‌متر تولید می‌شوند. الکترودهای بلندتر طبیعتاً سنگین‌تر هستند.

4. جنس آلیاژ: الکترودهای ساخته‌شده از آلیاژهای سنگین‌تر (مانند فولاد ضدزنگ یا نیکل) نسبت به الکترودهای فولاد کربنی وزن بیشتری دارند.

5. چگالی مواد: نوع فلز مغزی و مواد تشکیل‌دهنده پوشش بر چگالی کلی الکترود اثر می‌گذارد.

6. تعداد در بسته‌بندی: وزن کل بسته به تعداد الکترودها در هر بسته بستگی دارد، اما وزن تک‌تک الکترودها تحت تأثیر عوامل بالا تعیین می‌شود.

درک این عوامل به جوشکاران کمک می‌کند تا الکترود مناسب را با توجه به نیاز پروژه انتخاب کنند و از هدررفت مواد جلوگیری کنند.

جدول وزنی الکترود

برای انتخاب الکترود مناسب، دانستن وزن تقریبی هر سایز و نوع الکترود ضروری است. در ادامه، جدول‌های وزنی برای سایزهای رایج ۲.۵، ۳.۲ و ۴ میلی‌متر ارائه شده است. این وزن‌ها تقریبی هستند و ممکن است بسته به برند و نوع پوشش کمی متفاوت باشند.

نکته: این جدول‌ها برای الکترودهای استاندارد ارائه شده‌اند. برای اطلاعات دقیق‌تر، به کاتالوگ برند موردنظر مراجعه کنید.

محاسبه وزن الکترود

برای محاسبه وزن الکترود به صورت دستی، می‌توانید از فرمول زیر استفاده کنید:

وزن الکترود (گرم) = حجم الکترود × چگالی مواد

در این فرمول:

• چگالی فولاد حدود ۷.۸۵ گرم بر سانتی‌متر مکعب است.

• قطر به سانتی‌متر و طول نیز به سانتی‌متر در نظر گرفته شود.

به‌طور مثال، برای یک الکترود با قطر ۳.۲ میلی‌متر و طول ۳۵ سانتی‌متر:

• وزن مغزی فلزی تقریباً حدود ۴۰ تا ۴۵ گرم است

• با احتساب پوشش فلاکس، ممکن است وزن نهایی به ۵۰ تا ۵۵ گرم برسد

نحوه انتخاب وزن مناسب الکترود

انتخاب وزن مناسب الکترود به نوع پروژه، مصرف روزانه، و شدت کار بستگی دارد:

1. پروژه‌های سبک (کارگاهی):
   برای ساخت درب و پنجره یا نرده، الکترودهای ۲.۵ میلی‌متری با وزن سبک‌تر (حدود ۲۰-۲۵ گرم) مناسب هستند. این الکترودها برای جوشکاری فلزات نازک و کارهای ظریف ایده‌آل‌اند.

2. پروژه‌های سنگین (صنعتی):
   در سازه‌های فلزی بزرگ، پل‌ها یا خطوط لوله، الکترودهای ۳.۲ یا ۴ میلی‌متری (وزن ۳۵-۷۰ گرم) استفاده می‌شوند. این الکترودها برای جوش‌های عمیق‌تر و فلزات ضخیم‌تر مناسب‌اند.

3. مصرف روزانه:

   • جوشکار مبتدی: روزانه ۱-۲ کیلوگرم (۱-۲ بسته ۵ کیلوگرمی).

   • جوشکار حرفه‌ای: ۵-۱۰ کیلوگرم بسته به شدت کار.
     برای پروژه‌های بزرگ، بهتر است بسته‌های ۵ کیلوگرمی یا بیشتر تهیه کنید تا از توقف کار جلوگیری شود.

4. نوع فلز و شرایط محیطی:

   • برای فولاد ضدزنگ، الکترودهای سنگین‌تر با آلیاژ خاص انتخاب کنید.

   • در محیط‌های مرطوب یا خورنده، الکترودهای با پوشش مقاوم‌تر (و سنگین‌تر) اولویت دارند.

نکته کلیدی: همیشه ۱۰-۲۰٪ بیشتر از نیاز تخمینی خرید کنید تا در صورت خرابی یا اشتباه محاسباتی دچار کمبود نشوید.

وزن بسته الکترود

وزن بسته‌ های الکترود معمولاً به سایز، نوع پوشش، و برند بستگی دارد. در ایران، بسته‌های استاندارد ۵ کیلوگرمی رایج هستند، اما بسته‌های ۱، ۲.۵، یا ۱۰ کیلوگرمی نیز وجود دارند. در زیر وزن تقریبی بسته‌های رایج برای برندهای معروف آورده شده است:

• برند آما:

  • سایز ۲.۵: ۵ کیلوگرم (حدود ۲۳۰-۲۵۰ الکترود).

  • سایز ۳.۲: ۵ کیلوگرم (حدود ۱۲۰-۱۵۰ الکترود).

  • سایز ۴: ۵ کیلوگرم (حدود ۷۰-۸۰ الکترود).

• برند میکا:

  • مشابه آما، بسته‌های ۵ کیلوگرمی با تعداد الکترودهای تقریبی یکسان.

• برند هیوندای:

  • بسته‌های ۵ کیلوگرمی، اما گاهی ۴.۵ کیلوگرمی برای سایزهای خاص.

• برند ایساب:

  • بسته‌های ۴.۸ تا ۵ کیلوگرمی، با تعداد الکترود کمی کمتر به دلیل پوشش سنگین‌تر.

نکته: برای پروژه‌های کوچک، بسته‌های ۱ یا ۲.۵ کیلوگرمی اقتصادی‌تر هستند، اما در پروژه‌های بزرگ، بسته‌های ۵ یا ۱۰ کیلوگرمی به‌صرفه‌ترند.

تفاوت وزن الکترودهای روکش‌دار و بدون روکش

الکترودهای روکش‌دار و بدون روکش (مانند الکترودهای TIG) تفاوت‌های قابل‌توجهی در وزن دارند:

1. الکترودهای روکش‌دار:

   • دارای پوشش فلاکس هستند که ۳۰-۵۰٪ به وزن کل اضافه می‌کند.

   • وزن بیشتر به دلیل لایه محافظ (مثل رتیلی یا قلیایی).

   • مثال: یک الکترود ۳.۲ میلی‌متری روکش‌دار حدود ۳۵-۴۲ گرم وزن دارد.

2. الکترودهای بدون روکش:

   • فقط از مغزی فلزی تشکیل شده‌اند، بنابراین سبک‌تر هستند.

   • مثال: یک میله TIG ۳.۲ میلی‌متری با طول مشابه حدود ۲۰-۲۵ گرم وزن دارد.

   • برای جوشکاری ظریف‌تر (مثل آلومینیوم یا فولاد ضدزنگ) استفاده می‌شوند.

مزایای وزن کمتر الکترودهای بدون روکش:

• حمل‌ونقل آسان‌تر.

• مناسب برای جوشکاری‌های دقیق با دستگاه‌های TIG یا پلاسما.

معایب:

• نیاز به گاز محافظ جداگانه، که هزینه و پیچیدگی را افزایش می‌دهد.

• در محیط‌های باز (مثل سایت‌های ساختمانی) کمتر کاربردی هستند.

تأثیر وزن الکترود بر قیمت نهایی خرید

وزن الکترود یکی از عوامل اصلی در تعیین قیمت آن است. الکترودهای سنگین‌تر (به دلیل قطر بیشتر، پوشش ضخیم‌تر یا آلیاژهای خاص) گران‌تر هستند. برای مثال:

• الکترودهای ۲.۵ میلی‌متری: ارزان‌تر به دلیل وزن کمتر و مصرف مواد کمتر در تولید.

• الکترودهای ۴ میلی‌متری: گران‌تر به دلیل وزن بیشتر و نیاز به مواد اولیه بیشتر.

• الکترودهای آلیاژی (مثل نیکل یا ضدزنگ): به دلیل مواد گران‌قیمت، حتی با وزن مشابه، قیمت بالاتری دارند.

نکته طلایی: برای صرفه‌جویی در هزینه، وزن موردنیاز پروژه را دقیق محاسبه کنید و الکترود مناسب را از برندهای معتبر خریداری کنید. برای اطلاعات بیشتر و خرید، به صفحه فروش الکترود مراجعه کنید.

انتخاب الکترود مناسب و محاسبه وزن آن نقش مهمی در موفقیت پروژه‌های جوشکاری دارد.

نکات کلیدی:

1. دقت در انتخاب سایز: الکترودهای ۲.۵ میلی‌متری برای کارهای سبک، ۳.۲ برای کارهای متوسط، و ۴ میلی‌متری برای پروژه‌های سنگین مناسب‌اند.

2. توجه به پوشش: پوشش‌های قلیایی سنگین‌تر و مقاوم‌تر هستند، اما برای کارهای عمومی، پوشش رتیلی کافی است.

3. محاسبات دقیق: از فرمول‌های دستی یا جدول‌های وزنی برای تخمین نیاز پروژه استفاده کنید.

4. خرید هوشمندانه: وزن بسته‌ها و تعداد الکترودها را با نیاز پروژه تطبیق دهید تا از هزینه‌های اضافی جلوگیری شود.

5. کیفیت برند: برندهای معتبر مثل آما، میکا، هیوندای و ایساب کیفیت و وزن استاندارد ارائه می‌دهند.

با استفاده از جدول‌ های وزنی الکترود و اطلاعات این مقاله، می‌توانید انتخابی آگاهانه داشته باشید و پروژه‌های جوشکاری خود را با موفقیت به پایان برسانید. برای خرید الکترود یا مشاوره بیشتر، با کارشناسان ما در صفحه فروش تماس بگیرید.
