نحوه اجرای میلگرد حرارتی در سقف تیرچه بلوک
اجرای میلگرد حرارتی در سقف یکی از مراحل مهم در بتنریزی سقفهای ساختمان است که با هدف کنترل ترکهای ناشی از جمعشدگی بتن، تغییرات دما و تنشهای سطحی انجام میشود. این میلگردها معمولاً در بخش بالایی لایه بتن سقف قرار میگیرند و بهصورت شبکهای، عمود بر تیرچهها یا در دو جهت اجرا میشوند.
میلگرد حرارتی برخلاف میلگرد احتمال ترکخوردگی سطح سقف میشود.
میلگرد حرارتی برخلاف میلگردهای اصلی، معمولاً برای تحمل مستقیم بارهای سازهای طراحی نمیشود؛ بلکه نقش آن کنترل ترکها، حفظ یکپارچگی بتن و توزیع تنشهای ایجادشده در سطح سقف است. به همین دلیل، استفاده از آن باید مطابق نقشههای سازه، ضوابط فنی پروژه و نظر مهندس محاسب انجام شود.
میلگرد حرارتی چیست؟
بتن در زمان خشکشدن و گیرش، مقداری جمع میشود. همچنین تغییرات دمایی باعث انبساط و انقباض بتن خواهد شد. اگر این تغییرات در سطح وسیع بتن کنترل نشوند، ترکهای مویی و سطحی در سقف ایجاد میشوند. این ترکها ممکن است در ابتدا سازه را تهدید نکنند، اما در صورت گسترش میتوانند باعث نفوذ رطوبت، کاهش دوام بتن و آسیب به پوششهای نهایی شوند.
میلگرد حرارتی برای کنترل همین ترکها در بتن قرار میگیرد. این میلگردها با ایجاد یک شبکه منظم، تنشهای سطحی را در قسمتهای مختلف بتن پخش میکنند. در نتیجه، بهجای ایجاد یک ترک بزرگ در یک نقطه، ترکهای بسیار ریزتر و کنترلشدهتری شکل میگیرند.
در ساختمانسازی، عبارت میلگرد حرارتی بیشتر برای میلگردهای افت و حرارت یا آرماتورهای توزیعی به کار میرود. این میلگردها ممکن است از نظر شکل ظاهری شبیه میلگردهای معمولی باشند، اما محل استفاده و هدف عملکردی آنها با میلگردهای اصلی متفاوت است.
چرا اجرای میلگرد حرارتی در سقف اهمیت دارد؟
سقف بتنی در زمان اجرا و پس از بهرهبرداری، تحت تأثیر عوامل مختلفی قرار دارد. تغییرات دمایی، تابش آفتاب، رطوبت، خشکشدن بتن، بارهای اجرایی و تغییر شکلهای محدودشده میتوانند در سطح بتن تنش ایجاد کنند.
مهمترین دلایل اجرای میلگرد حرارتی در سقف عبارتاند از:
- کنترل ترکهای ناشی از جمعشدگی بتن
- کاهش اثر انبساط و انقباض ناشی از تغییرات دما
- توزیع تنشهای سطحی در بتن
- افزایش یکپارچگی لایه بتن روی سقف
- کاهش احتمال جداشدگی یا ترکخوردگی سطحی
- کمک به افزایش دوام بتن در برابر شرایط محیطی
- ایجاد بستر مناسبتر برای اجرای کفسازی یا عایقکاری
- کاهش نیاز به ترمیم ترکهای سطحی در آینده
البته این میلگردها نباید با آرماتورهای اصلی سقف اشتباه گرفته شوند. میلگردهای اصلی بر اساس محاسبات سازهای برای تحمل لنگر خمشی، برش و سایر نیروها تعیین میشوند؛ اما میلگرد حرارتی بیشتر وظیفه کنترل ترک و توزیع تنش را بر عهده دارد.
اجرای میلگرد حرارتی در سقف چگونه انجام میشود؟
اجرای میلگرد حرارتی در سقف باید پس از آمادهشدن اجزای اصلی سقف و پیش از بتنریزی لایه رویه انجام شود. در سقفهای مختلف، جزئیات اجرا ممکن است تفاوت داشته باشد، اما روند عمومی آن شامل چند مرحله اصلی است.
بررسی نقشههای سازه و دستور کار
پیش از خرید میلگرد حرارتی، باید نقشههای سازه بررسی شود. قطر میلگرد، فاصله بین میلگردها، جهت قرارگیری، طول پوشش و محل اتصالها باید براساس نقشه و مشخصات فنی پروژه تعیین شود.
در برخی پروژهها ممکن است میلگرد حرارتی با قطر و فاصله مشخصی در نقشه درج شده باشد. در پروژههای دیگر، مهندس ناظر یا محاسب براساس نوع سقف، ضخامت بتن، شرایط محیطی و ابعاد دهانه، جزئیات اجرایی را اعلام میکند.
استفاده از یک اندازه ثابت برای تمام ساختمانها روش درستی نیست؛ زیرا نوع سقف، دهانهها، ضخامت بتن، شرایط آبوهوایی و الزامات طراحی در پروژهها یکسان نیستند.
آمادهسازی سطح سقف
پس از اجرای سقف تیرچه بلوک، سطح سقف باید برای نصب شبکه میلگرد حرارتی آماده شود. ضایعات بلوک، تکههای بتن، سیم آرماتوربندی و مصالح اضافی باید از روی سقف جمعآوری شوند.
وجود نخاله در زیر شبکه میلگرد میتواند باعث شود آرماتورها در ارتفاع صحیح قرار نگیرند. همچنین سطح نامنظم، رفتوآمد کارگران و تجهیزات بتنریزی را دشوار میکند و احتمال جابهجایی میلگردها را افزایش میدهد.
جانمایی میلگردها
میلگردهای حرارتی معمولاً در قسمت بالایی بتن رویه قرار میگیرند. این میلگردها نباید روی بلوکها یا بیش از حد پایین شبکه بتن قرار داشته باشند. جایگاه دقیق آنها باید به شکلی باشد که پس از بتنریزی، پوشش بتنی کافی در اطراف میلگرد وجود داشته باشد.
در بسیاری از سقفها، میلگردهای حرارتی در جهت عمود بر تیرچهها قرار میگیرند. در صورت نیاز، میلگردهای توزیعی در جهت موازی تیرچهها نیز نصب میشوند تا شبکهای منظم در سطح سقف ایجاد شود.
بستن تقاطع میلگردها
در محل تقاطع میلگردهای حرارتی، اتصال با سیم آرماتوربندی انجام میشود. بستن میلگردها باید بهاندازهای محکم باشد که هنگام رفتوآمد نیروهای اجرایی و پخش بتن، شبکه از جای خود حرکت نکند.
شلبودن اتصالها میتواند فاصله میلگردها را تغییر دهد و باعث جمعشدن یا بازشدن بخشهایی از شبکه شود. از طرف دیگر، سفتکردن بیش از حد سیم نیز ممکن است به میلگرد یا دستکش کارگر آسیب بزند. هدف اصلی، ثابت نگهداشتن شبکه تا پایان بتنریزی است.
استفاده از خرک و لقمه
برای حفظ ارتفاع مناسب شبکه میلگرد حرارتی، در صورت نیاز از خرک، لقمه یا نگهدارندههای مناسب استفاده میشود. قرار دادن میلگرد روی بلوک، لولههای تأسیساتی یا قطعات نامناسب باعث میشود پوشش بتنی یکنواخت نباشد.
لقمهها باید از جنس مناسب باشند و با ضخامت بتن و شرایط پروژه تناسب داشته باشند. استفاده از قطعات چوب، سنگ، آجر یا مصالح متفرقه بهعنوان نگهدارنده، روش قابلاعتمادی نیست؛ زیرا ممکن است در بتن باقی بمانند یا ارتفاع شبکه را تغییر دهند.
کنترل شبکه پیش از بتنریزی
پیش از شروع بتنریزی، موارد زیر باید کنترل شوند:
- قطر و نوع میلگرد مصرفی
- فاصله میلگردها از یکدیگر
- جهت قرارگیری شبکه
- محکمبودن اتصالهای سیمی
- وجود پوشش بتنی کافی
- عدم تماس میلگرد با بلوک یا قالب
- رعایت محلهای وصله
- بازبودن مسیر عبور بتن
- عدم تداخل با لولهها و تجهیزات تأسیساتی
- اجرای صحیح تقویتهای اطراف بازشوها و تیرها
پس از تأیید این موارد، بتنریزی میتواند آغاز شود.

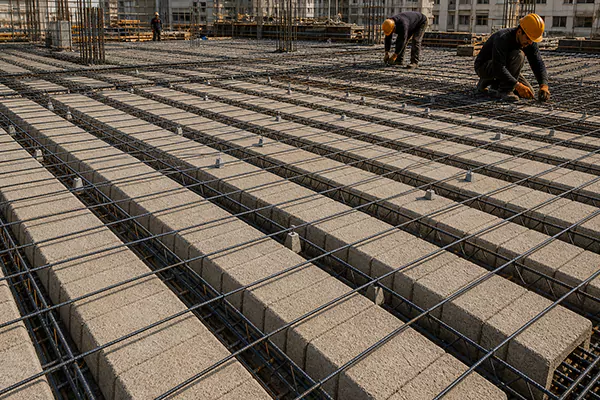

اجرای میلگرد حرارتی در تیرچه بلوک
اجرای میلگرد حرارتی در تیرچه بلوک معمولاً در بخش فوقانی بتن رویه انجام میشود. در این نوع سقف، تیرچهها نقش عناصر اصلی باربر را دارند و بلوکها فضای بین تیرچهها را پر میکنند. پس از نصب تیرچه و بلوک، یک لایه بتن رویه در بالای سقف اجرا میشود که شبکه میلگرد حرارتی در آن قرار میگیرد.
میلگردهای حرارتی در سقف تیرچه بلوک بهطور معمول در جهت عمود بر تیرچهها نصب میشوند. این نحوه قرارگیری کمک میکند تنشها در عرض سقف بهتر توزیع شوند. در برخی پروژهها، برای تکمیل شبکه یا براساس جزئیات نقشه، میلگردهایی در جهت موازی تیرچهها نیز اجرا میشوند.

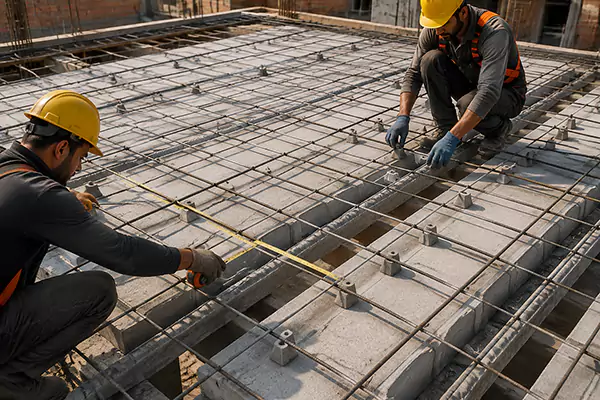

مراحل اجرای میلگرد حرارتی در تیرچه بلوک
۱. کنترل تیرچهها و فاصله، تراز و سلامت ظاهاتوربندی، باید تیرچهها از نظر فاصله، تراز و سلامت ظاهری بررسی شوند. بلوکهای شکسته یا جابهجاشده باید اصلاح یا تعویض شوند. اگر فاصله تیرچهها یکنواخت نباشد، اجرای شبکه میلگرد و بتنریزی با مشکل مواجه میشود.
۲. اجرای کلافها و تقویتهای لازم
در محلهایی مانند اطراف بازشوها، کناره سقف، اطراف راهپله و محل اتصال سقف به تیرها، ممکن است به میلگردهای تقویتی یا کلافهای مخصوص نیاز باشد. این آرماتورها با میلگرد حرارتی یکسان نیستند و باید مطابق نقشه اجرا شوند.
۳. نصب شبکه میلگرد حرارتی
پس از آمادهشدن سطح سقف، میلگردها در فاصلههای تعیینشده از یکدیگر قرار میگیرند. در اجرای شبکه باید از ایجاد فاصلههای نامنظم، تجمع میلگرد در یک ناحیه یا حذف میلگرد در بخشهایی از سقف جلوگیری شود.
۴. رعایت پوشش بتن
شبکه میلگرد حرارتی باید در داخل لایه بتن رویه قرار بگیرد و از سطح بالایی بتن فاصله مناسبی داشته باشد. اگر میلگرد بیش از حد به سطح نزدیک باشد، احتمال زنگزدگی و آسیبدیدگی آن افزایش پیدا میکند. اگر بیش از حد پایین قرار گیرد، نقش آن در کنترل ترکهای سطحی کاهش مییابد.
۵. تثبیت شبکه
شبکه باید با سیم آرماتوربندی بهصورت منظم مهار شود. هنگام بتنریزی، کارگران نباید بهطور مستقیم روی میلگردها راه بروند؛ زیرا این کار ممکن است شبکه را پایین ببرد یا فاصله میلگردها را تغییر دهد.
۶. بتنریزی و کنترل نهایی
بتن باید بهصورت یکنواخت در سطح سقف پخش شود. پرتاب بتن از ارتفاع زیاد، تجمع بتن در یک نقطه یا استفاده نادرست از تجهیزات میتواند باعث جابهجایی میلگردها و آسیب به بلوکها شود.
در زمان بتنریزی، موقعیت شبکه باید بهصورت مستمر کنترل شود. اگر بخشی از میلگردها از جای خود خارج شدند، باید پیش از گیرش بتن اصلاح شوند.
جهت قرارگیری میلگرد حرارتی در سقف تیرچه بلوک
در سقف تیرچه بلوک، جهت قرارگیری میلگرد حرارتی موضوع مهمی است. در اجرای رایج، میلگردهای حرارتی در جهت عمود بر تیرچهها قرار میگیرند. دلیل این کار، کمک به توزیع تنشها در عرض سقف و کنترل ترکهای عمود بر مسیر تیرچهها است.
بااینحال، جهت و تعداد میلگردها باید براساس نقشه اجرایی تعیین شود. در بعضی سقفها، اجرای شبکه دوطرفه یا استفاده از آرماتورهای توزیعی در هر دو جهت ضروری است. بنابراین، نمیتوان برای تمام پروژهها تنها یک روش ثابت ارائه کرد.
همچنین میلگردهای حرارتی اطراف تیرها، بازشوها، کنارههای سقف و محل تغییر هندسه سقف ممکن است به جزئیات متفاوتی نیاز داشته باشند. این نقاط معمولاً بیشتر در معرض تمرکز تنش و ترکخوردگی هستند.
فاصله میلگردهای حرارتی در سقف چقدر است؟
فاصله میلگردهای حرارتی براساس نوع سقف، ضخامت بتن رویه، شرایط محیطی، مشخصات میلگرد و الزامات طراحی تعیین میشود. در بسیاری از پروژههای ساختمانی، فاصله میلگردها در محدوده مشخصی توسط نقشه سازه نمیشود.
عوامل مؤثر بر فاصله میل استفاده از عدد ثابت بدون بررسی پروژه توصیه نمیشود.
عوامل مؤثر بر فاصله میلگرد حرارتی عبارتاند از:
- ضخامت لایه بتن رویه
- ابعاد دهانه سقف
- نوع سقف
- شرایط آبوهوایی منطقه
- میزان تغییرات دمایی
- نوع و کیفیت بتن
- نحوه عملآوری بتن
- وجود بازشوها و نواحی ضعیف
- طول و عرض سطح بتنریزی
- الزامات نقشه سازه
هرچه سطح بتن گستردهتر و احتمال تغییر شکل آن بیشتر باشد، کنترل شبکه میلگرد اهمیت بیشتری پیدا میکند. فاصله بسیار زیاد میتواند کنترل ترک را ضعیف کند و فاصله بسیار کم نیز باعث تراکم بیش از حد آرماتورها و دشواری بتنریزی شود.
آیا میلگرد حرارتی باعث افزایش مقاومت سقف میشود؟
میلگرد حرارتی بهطور مستقیم جایگزین میلگردهای اصلی سقف نیست. این میلگردها برای تحمل بارهای اصلی سازه طراحی نشدهاند و نمیتوان از آنها بهعنوان جایگزین آرماتورهای خمشی یا برشی استفاده کرد.
بااینحال، میلگرد حرارتی با کنترل ترکها و افزایش یکپارچگی لایه بتن میتواند عملکرد کلی سقف را بهبود دهد. ترک کمتر به معنی کاهش مسیرهای نفوذ آب و عوامل خورنده، دوام بهتر بتن و کاهش آسیب به پوششهای نهایی است.
در سقف تیرچه بلوک، باربری اصلی توسط تیرچهها، بتن رویه و سایر اجزای سازهای پیشبینیشده در نقشه انجام میشود. میلگرد حرارتی نقش تکمیلی دارد و باید در کنار سیستم اصلی سقف اجرا شود.
تفاوت میلگرد حرارتی با میلگرد اصلی سقف
برای جلوگیری از اشتباه در زمان اجرا، تفاوت این دو نوع آرماتور باید مشخص باشد:
تشخیص درست این تفاوت، از کاهش کیفیت اجرا و حذف اشتباه آرماتورهای ضروری جلوگیری میکند.
اشتباهات رایج در اجرای میلگرد حرارتی
برخی خطاها باعث میشوند شبکه میلگرد حرارتی عملکرد مورد انتظار را نداشته باشد:
قرار دادن میلگرد روی بلوک
یکی از اشتباهات رایج، قرار دادن میلگرد حرارتی روی سطح بلوکها و بدون استفاده از نگهدارنده مناسب است. بلوکها محل مناسبی برای تکیهگاه دائمی میلگرد نیستند و ممکن است ارتفاع شبکه در زمان بتنریزی تغییر کند.
حذف میلگرد در محل بازشوها
اطراف بازشوهای سقف، راهپله و مسیرهای عبور تأسیسات باید مطابق نقشه تقویت شود. قطع یا حذف بیدلیل شبکه در این قسمتها میتواند احتمال ترک را افزایش دهد.
رعایت نکردن فاصلهها
فاصله نامنظم بین میلگردها باعث میشود برخی قسمتها بیش از حد مسلح و برخی نقاط بدون کنترل مناسب باقی بمانند.
استفاده از میلگرد آلوده یا زنگزده
زنگزدگی سطحی محدود ممکن است با زنگ عمیق و پوستهپوسته متفاوت باشد. میلگرد باید عاری از گل، روغن، رنگ، پوستههای جداشونده و آلودگیهایی باشد که چسبندگی آن با بتن را کاهش میدهند.
راهرفتن مستقیم روی شبکه
رفتوآمد مداوم روی شبکه میلگرد میتواند موجب پایینافتادن یا تغییر شکل آن شود. برای جابهجایی افراد و تجهیزات باید مسیر مناسب در نظر گرفته شود.
بتنریزی بدون کنترل شبکه
پس از آغاز بتنریزی، جابهجایی میلگردها ممکن است بهراحتی دیده نشود. کنترل مداوم ارتفاع و موقعیت شبکه در این مرحله ضروری است.
جایگزینکردن میلگرد حرارتی با آرماتور سازهای
این کار از نظر فنی قابل قبول نیست. نوع، قطر و تعداد میلگردهای اصلی باید براساس طراحی سازه مشخص شود و حذف آنها با میلگرد حرارتی میتواند ایمنی سقف را کاهش دهد.
نکات مهم برای بتنریزی پس از اجرای میلگرد حرارتی
کیفیت اجرای شبکه زمانی نتیجه مطلوب میدهد که بتنریزی و عملآوری نیز بهدرستی انجام شوند. بتن باید با طرح اختلاط مناسب و با اسلامپ کنترلشده در سقف پخش شود. اضافهکردن آب در محل پروژه برای روانترشدن بتن میتواند مقاومت و دوام آن را کاهش دهد.
بتنریزی باید تا حد امکان پیوسته انجام شود تا در سطح سقف درز سرد ناخواسته ایجاد نشود. ویبرهکردن بتن نیز باید بهاندازه باشد. ویبره ناکافی باعث باقیماندن حفره و کرموشدگی میشود و ویبره بیش از حد ممکن است موجب جداشدگی سنگدانهها شود.
پس از بتنریزی، عملآوری بتن اهمیت زیادی دارد. جلوگیری از خشکشدن سریع سطح، محافظت در برابر تابش مستقیم و تأمین رطوبت کافی در روزهای ابتدایی، احتمال ترکهای ناشی از جمعشدگی را کاهش میدهد. حتی اگر اجرای میلگرد حرارتی در سقف بهدرستی انجام شده باشد، عملآوری ضعیف میتواند باعث ایجاد ترکهای متعدد شود.
آیا اجرای میلگرد حرارتی در همه سقف ها یکسان است؟
خیر. روش اجرای میلگرد حرارتی در سقف به نوع سیستم سقف وابسته است. سقف تیرچه بلوک، دال بتنی، سقف کامپوزیت، سقفهای وافل و سایر سیستمها جزئیات متفاوتی دارند.
در سقف تیرچه بلوک، شبکه معمولاً روی بلوکها و درون بتن رویه قرار میگیرد. در دال بتنی، میلگردهای توزیعی ممکن است در کنار آرماتورهای اصلی و در لایههای مختلف قرار بگیرند. در سقف کامپوزیت نیز جزئیات نصب شبکه به ضخامت بتن، نوع عرشه و طراحی اتصالها وابسته است.
بنابراین، اجرای صحیح باید با بررسی نقشه سازه و هماهنگی میان مجری، مهندس ناظر و تیم آرماتوربندی انجام شود. دستورالعملهای عمومی فقط برای شناخت روند کار مناسب هستند و جایگزین طراحی یا نظارت فنی پروژه نمیشوند.
هزینه اجرای میلگرد حرارتی در سقف
هزینه اجرای میلگرد حرارتی به عوامل مختلفی وابسته است و نمیتوان آن را فقط براساس قیمت هر کیلو میلگرد تعیین کرد. مقدار مصرف میلگرد، قطر و وزن آن، مساحت سقف، فاصله شبکه، پیچیدگی پلان و دستمزد آرماتوربندی در هزینه نهایی مؤثر هستند.
مهمترین عوامل عبارتاند از:
- مساحت کل سقف
- نوع سقف و ضخامت بتن رویه
- قطر و وزن میلگرد
- فاصله بین میلگردها
- تعداد بازشوها و نواحی تقویتی
- میزان پرت و طول وصلهها
- دشواری دسترسی به محل پروژه
- هزینه حمل و تخلیه
- دستمزد نیروی اجرایی
- شرایط بازار آهن و فولاد
برآورد دقیق باید پس از بررسی نقشهها و متره میلگرد انجام شود. خرید میلگرد فقط براساس متراژ سقف، بدون درنظرگرفتن وزن و جزئیات اجرایی، ممکن است باعث کمبود یا اضافهخرید مصالح شود.
کنترل کیفیت اجرای میلگرد حرارتی
برای اطمینان از کیفیت اجرای میلگرد حرارتی در تیرچه بلوک، کنترلها باید پیش از بتنریزی انجام شوند. ناظر یا مسئول فنی پروژه باید بررسی کند که شبکه در تمام سطح سقف بهصورت یکنواخت اجرا شده و میلگردها در ارتفاع مناسب قرار دارند.
همچنین لازم است محل وصلهها، اتصالات، فاصله از لبه سقف، اطراف بازشوها و محل برخورد با تأسیسات بررسی شود. هرگونه تغییر در قطر، فاصله یا جهت میلگردها باید با تأیید مسئول فنی انجام شود.
استفاده از میلگرد استاندارد، نگهداری صحیح در محل پروژه و جلوگیری از تماس مستقیم با خاک و رطوبت نیز بر کیفیت نهایی اثر دارد. میلگردها باید پیش از مصرف از نظر قطر، آج، سلامت ظاهری و تطابق با مشخصات خرید کنترل شوند.
