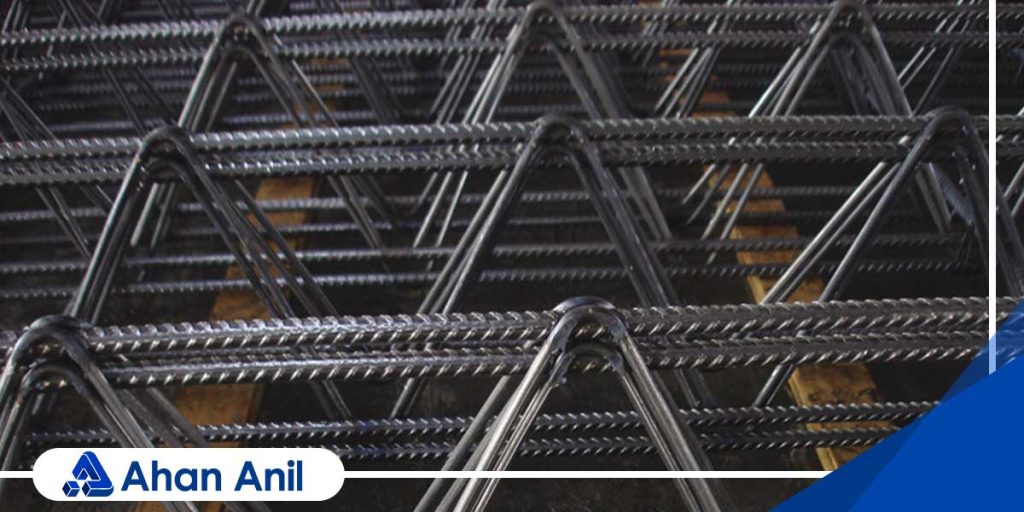

میلگرد زیگزاگ که در صنعت ساختمان با نام میلگرد عرضی نیز شناخته میشود، یکی از اجزای کلیدی در اجرای سقفهای تیرچه بتنی و فلزی (کرومیت) است. نقش اصلی این محصول، اتصال میلگردهای بالا و پایین تیرچه به یکدیگر و ایجاد یک شبکه مستحکم برای تحمل نیروهای برشی و کششی سازه است.

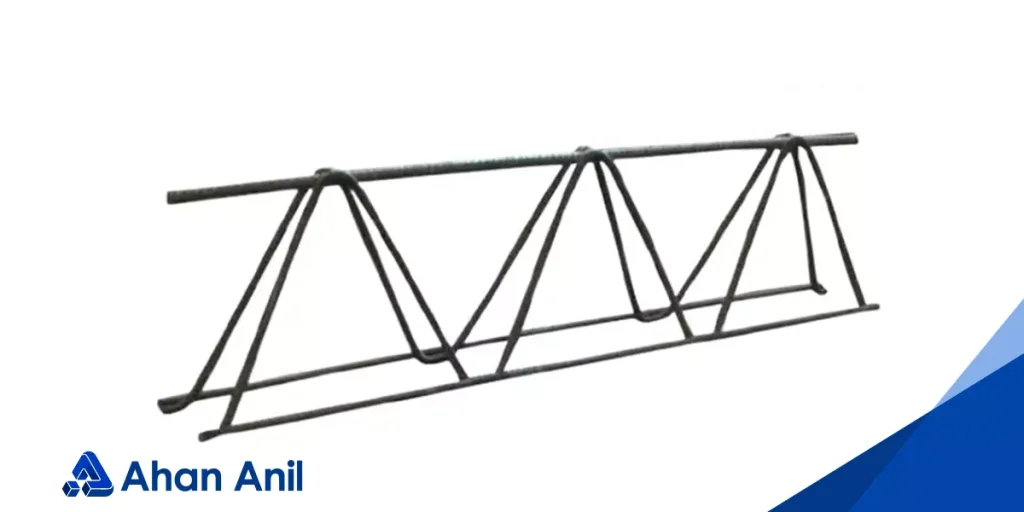

در ساخت تیرچههای بتنی، ساختار کلی شامل دو عدد میلگرد در بال پایینی (کف تیرچه) و یک عدد میلگرد در بال بالایی (تاج تیرچه) است. فرآیند اتصال این بخشها به این صورت است که میلگرد زیگزاگ با سایزهای ۵.۶ یا ۸ میلیمتر، از طریق جوش الکتریکی (جوش نقطهای یا مقاومتی) بهطور دقیق به میلگردهای بالایی و پایینی متصل میشود تا خرپای تیرچه شکل گیرد.
ویژگی های فنی میلگرد زیگزاگ
میلگرد زیگزاگ یکی از اجزای مهم خرپای تیرچههای بتنی و فلزی است که بهعنوان میلگرد عرضی، میلگردهای بالایی و پایینی تیرچه را به یکدیگر متصل میکند. این میلگرد با ایجاد شکل خرپایی، به افزایش پایداری تیرچه، انتقال نیروهای برشی و حفظ فاصله مناسب میان میلگردهای اصلی کمک میکند.
مشخصات فنی میلگرد زیگزاگ باید بر اساس نوع تیرچه، روش تولید، طراحی سازه و الزامات استاندارد تعیین شود. مرجع اصلی بررسی ویژگیهای خرپای تیرچه در ایران، استاندارد ملی ایران ISIRI 2909-1 با عنوان «سقفهای تیرچهبلوک ـ خرپای تیرچه و تیرچه خرپایی ـ قسمت اول: ویژگیها و روشهای آزمون» است.
قطر و ابعاد میلگرد زیگزاگ
میلگرد زیگزاگ میتواند بهصورت تک یا دوبل در خرپای تیرچه اجرا شود. بر اساس مشخصات فنی منتشرشده با استناد به استاندارد ملی ۲۹۰۹-۱، حداقل قطر میلگرد عرضی به نوع خرپا و روش تولید آن بستگی دارد:
- در خرپای دارای میلگرد عرضی منفرد، حداقل قطر میلگرد عرضی ۶ میلیمتر است.
- در خرپای دارای میلگرد عرضی دوبل، حداقل قطر هر میلگرد ۵ میلیمتر اعلام شده است.
- در تیرچههای کارخانهای که اجزای خرپا با جوش مقاومتی یا نقطهای به هم متصل میشوند، استفاده از دو میلگرد عرضی با حداقل قطر اسمی ۴ میلیمتر امکانپذیر است.
در بازار، میلگرد زیگزاگ با قطرهای مختلف تولید و عرضه میشود و سایزهای ۶ و ۸ میلیمتر نیز در برخی پروژهها کاربرد دارند. بااینحال، انتخاب قطر میلگرد زیگزاگ نباید صرفاً بر اساس عرف بازار انجام شود؛ بلکه باید با توجه به نقشه سازه، نوع خرپا، طول دهانه، بارگذاری و روش تولید تیرچه تعیین شود.
زاویه و فاصله میلگردهای زیگزاگ
میلگردهای زیگزاگ بهصورت مورب میان میلگردهای بالایی و پایینی خرپا قرار میگیرند. برای عملکرد صحیح خرپای تیرچه، زاویه این میلگردها با خط افق باید حداقل ۳۰ درجه باشد. در بسیاری از طراحیهای رایج، این زاویه کمتر از ۴۵ درجه در نظر گرفته نمیشود؛ بااینحال، مقدار نهایی باید مطابق نقشههای اجرایی و مشخصات فنی تولیدکننده باشد.
فاصله میلگردهای عرضی متوالی یا گام زیگزاگ نیز از عوامل مهم در ساخت خرپای تیرچه است. بر اساس اطلاعات فنی منتشرشده، فاصله این میلگردها نباید از ۲۰ سانتیمتر بیشتر باشد. رعایت این فاصله به تأمین عملکرد مناسب خرپا و انتقال بهتر نیروها کمک میکند.
نوع میلگرد مناسب برای زیگزاگ
میلگرد عرضی زیگزاگ میتواند از نوع میلگرد ساده یا میلگرد آجدار باشد. همچنین استفاده از میلگردهای سردنوردشده برای این بخش، در صورت رعایت الزامات فنی و استانداردهای مربوط، امکانپذیر است.
در تیرچههای صنعتی، اتصال میلگردهای زیگزاگ به میلگردهای بالایی و پایینی معمولاً با استفاده از جوش مقاومتی یا جوش نقطهای انجام میشود. استفاده از جوش قوس الکتریکی دستی برای اتصال اجزای خرپای تیرچههای صنعتی، مطابق اطلاعات فنی منتشرشده درباره استاندارد ۲۹۰۹-۱، روش قابل قبول برای این نوع اتصال محسوب نمیشود؛ زیرا میتواند بر خواص مکانیکی میلگرد و کیفیت اتصال اثر منفی بگذارد.
وزن میلگرد زیگزاگ
وزن میلگرد زیگزاگ به عوامل مختلفی مانند قطر میلگرد، تعداد شاخهها، طول تیرچه، گام زیگزاگ و طول واقعی هر بخش مورب بستگی دارد. به همین دلیل، نمیتوان یک وزن ثابت برای تمام میلگردهای زیگزاگ تعیین کرد.
وزن تئوری میلگرد ساده یا آجدار را میتوان با استفاده از رابطه زیر محاسبه کرد:
وزن تقریبی هر متر میلگرد=d2162 وزن \ تقریبی \ هر \ متر \ میلگرد = \frac{d^2}{162} وزن تقریبی هر متر میلگرد=162d2
در این رابطه، قطر میلگرد بر حسب میلیمتر و وزن بهصورت کیلوگرم بر متر است. برای محاسبه وزن کل میلگرد زیگزاگ، باید وزن هر متر در طول کل میلگردهای مورب و تعداد آنها ضرب شود.
فرمول کلی به شکل زیر است:
وزن کل=وزن هر متر×طول کل میلگردها وزن \ کل = وزن \ هر \ متر \times طول \ کل \ میلگردها وزن کل=وزن هر متر×طول کل میلگردها
البته در تولید صنعتی، وزن نهایی خرپای تیرچه فقط به میلگرد زیگزاگ محدود نمیشود و عواملی مانند وزن میلگردهای اصلی، میلگرد بالایی، بتن پاشنه، تقویتکنندهها و طول تیرچه نیز در آن مؤثر هستند.
