شیر کشویی چیست؟

شیر کشویی در زمینه صنعت آب و همچنین سیالاتی که دمای کمتر از هشتاد درجه سانتیگراد یکی از پر کاربردترین نوع شیرآلات می باشد. به این معنا که این شیر یا به طور کامل باز و یا به طور کامل بسته می باشد و امکان کم و زیاد کردن فشار در مسیر وجود ندارد به همین دلیل در مسیر لوله کشی از شیر کشویی نباید برای کنترل فشار استفاده کرد.

شیر فلکه کشویی چدنی مناسب انتقال سیالاتی مانند آب سرد و گرم، فاضلاب، روغن و سایر سیالات است و تحمل دمایی آن تا 80 درجه سانتی‌گراد می‌باشد. این محصول طبق استاندارد DIN 3352 – Part 4 طراحی شده و با اتصالات فلنجی PN10 و PN16، بر اساس استاندارد DIN2501، تولید می‌گردد.

در نسخه‌های ساخته شده از چدن معمولی، این شیرها به طور معمول فشار کاری PN10 را تحمل کرده و برای سیالات با دمای حداکثر 70 درجه سانتی‌گراد مناسب هستند. اما در نمونه‌های تولید شده با چدن نشکن GGG40، فشار کاری PN16 است و این شیرها برای سیالاتی با دمای بالاتر از 80 درجه سانتی‌گراد نیز قابل استفاده می‌باشند.

شیر کشویی به طور کلی در دو دسته تولید میشوند:

• شیر کشویی زبانه فلزی
• شیر کشویی زبانه لاستیکی

شیر کشویی زبانه فلزی به دو نوع دیگر تقسیم میشود که عبارتند از:

• شیر کشویی زبانه فلزی F4
• شیر کشویی زبانه فلزی F5

شیر کشویی زبانه لاستیکی به دو نوع دیگر تقسیم میشود که عبارتند از:

• شیر کشویی زبانه لاستیکی F4
• شیر کشویی زبانه لاستیکی F5

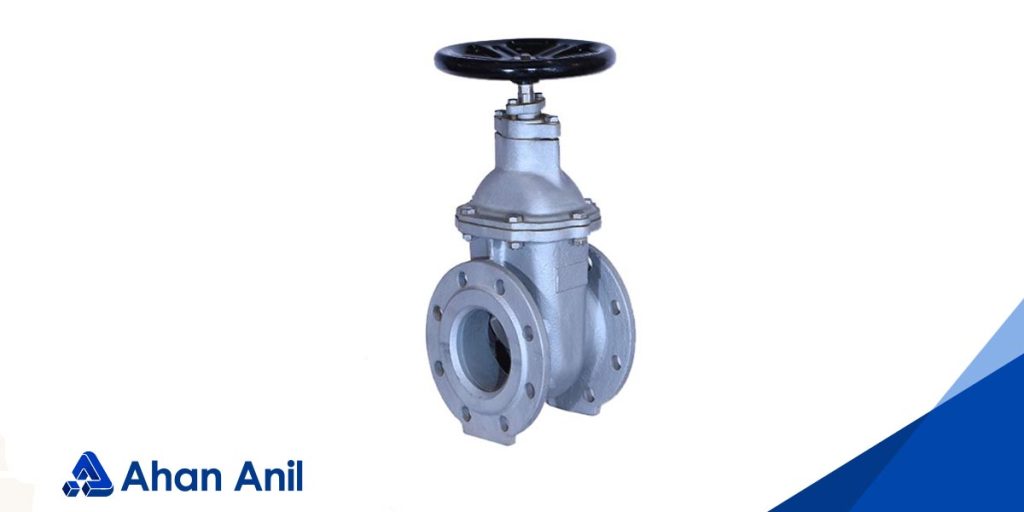

شیر کشویی چدنی

شیر کشویی چدنی یکی از انواع شیرآلات پایپینگ است که برای قطع و وصل جریان سیالات به کار می‌رود. این نوع شیر برای کنترل و تنظیم جریان مناسب نیست، زیرا مکانیزم و طراحی مجرابند آن ممکن است باعث ایجاد ضربه قوچی شود. استفاده از شیر کشویی در حالت نیمه‌باز می‌تواند به قسمت سیت (آب‌بندی) و مجرابند (دیسک) آسیب وارد کند.

شیر کشویی چدنی دارای حرکت خطی استم (Sliding Stem) است و عملگر دستی آن به صورت چند دور (Multi Turn) عمل می‌کند. هنگامی که شیر کاملاً باز باشد، هیچ افت فشاری در مسیر جریان ایجاد نمی‌شود. همچنین به دلیل باز و بسته شدن تدریجی، تلاطم و ضربه قوچی سیال به حداقل رسیده و عملکرد آن نسبت به شیرهایی مانند پلاگ ولو یا شیر پروانه‌ای آرام‌تر است.

این نوع شیر برای انتقال سیالاتی نظیر آب سرد و گرم، فاضلاب، روغن و سایر سیالات با دمای حداکثر 80 درجه سانتی‌گراد طراحی شده است. تولید این شیرها بر اساس استاندارد DIN 3352 – Part 4 و با اتصالات فلنجی PN10 و PN16 مطابق استاندارد DIN2501 انجام می‌شود.

شیر های کشویی چدنی معمولی معمولاً فشار کاری PN10 را تحمل کرده و برای سیالات با دمای حداکثر 70 درجه سانتی‌گراد مناسب هستند. اما مدل‌هایی که از چدن نشکن GGG40 تولید شده‌اند، فشار کاری PN16 را پشتیبانی کرده و برای سیالات با دماهای بالاتر از 80 درجه سانتی‌گراد نیز قابل استفاده هستند.
