فرآیند تولید تیرآهن
تیرآهن یکی از اصلیترین پروفیلهای فولادی مورد استفاده در صنایع ساختمانی و صنعتی است که به روش نورد گرم تولید میشود. فرآیند تولید این مقطع فولادی از استخراج مواد اولیه تا شکلدهی نهایی و بستهبندی، شامل مراحل مختلفی است که در ادامه به تفصیل شرح داده میشود.
- تأمین مواد اولیه و آمادهسازی بار ورودی
مواد اولیه تولید تیرآهن شامل سنگآهن، کک متالورژیکی و مواد افزودنی مانند آهک و منگنز است. سنگآهن استخراجشده از معادن پس از فرآوری اولیه بهصورت کنسانتره یا گندله در میآید و در کنار کک و سایر مواد گدازآور برای ذوب در کورههای بلند مورد استفاده قرار میگیرد.
در واحدهای فولادسازی که از کوره قوس الکتریکی استفاده میکنند، قراضه فولادی و آهن اسفنجی نیز بهعنوان مواد اولیه به کار میروند. هدف از این مرحله، تأمین فولاد مذاب با ترکیب شیمیایی مناسب جهت تولید تیرآهن است.
پس از ورود مواد اولیه به کوره بلند یا کوره قوس الکتریکی، فرآیند احیا و ذوب آغاز میشود. در این مرحله دمای فولاد مذاب به حدود ۱۶۰۰ درجه سانتیگراد میرسد. برای حذف ناخالصیهایی مانند گوگرد و فسفر، عملیات تصفیه در کنورتور یا کورههای پاتیلی انجام میشود. در این مرحله با اضافه کردن عناصر آلیاژی مانند منگنز، سیلیس و کروم، ترکیب شیمیایی فولاد تنظیم میشود تا خواص مکانیکی موردنیاز برای تولید تیرآهن تأمین گردد.
پس از تصفیه، فولاد مذاب برای ریختهگری آماده میشود.
ریختهگری مداوم فولاد
در این مرحله، فولاد مذاب به ماشین ریختهگری مداوم منتقل میشود. هدف از این فرآیند، تبدیل فولاد مذاب به مقاطع جامد اولیه مانند بیلت، بلوم یا اسلب است. برای تولید تیرآهن، معمولاً از بلوم با مقطع ۲۰۰×۲۰۰ میلیمتر یا بزرگتر استفاده میشود.
فولاد مذاب از طریق نازلهای مخصوص به درون قالبهای مسی آبگرد ریخته شده و بهتدریج خنک و منجمد میشود. محصول خروجی این فرآیند به طولهای استاندارد برش خورده و برای مرحله نورد آماده میشود.
مهمترین مرحله در تولید تیرآهن، فرآیند نورد گرم است که شامل چندین مرحله زیر میشود:
- پیشگرم کردن شمش فولادی
بلومهای فولادی در کورههای پیشگرم، که معمولاً از نوع شعلهای یا القایی هستند، تا دمای ۱۲۰۰ تا ۱۲۵۰ درجه سانتیگراد گرم میشوند. این عملیات باعث افزایش انعطافپذیری و کاهش تنش داخلی فولاد شده و فرآیند نورد را تسهیل میکند.
- کاهش مقطع و شکلدهی اولیه
پس از خروج از کوره، بلوم گداخته از قفسههای نورد اولیه عبور میکند. در این قفسهها، نیروی فشاری غلتکها باعث کاهش مقطع و افزایش طول فولاد میشود. در این مرحله، شکل اولیه تیرآهن بهدست میآید.
- فرمدهی نهایی تیرآهن
در ادامه، مقطع فولادی از قفسههای نورد میانی و نهایی عبور میکند که شامل مجموعهای از غلتکهای مخصوص برای ایجاد بالها و جان تیرآهن است. طراحی این غلتکها به گونهای است که پروفیل I شکل تیرآهن را با ابعاد دقیق و تلرانسهای استاندارد ایجاد میکند.
در حین فرآیند نورد، کنترل دما و سرعت بسیار مهم است، زیرا هرگونه تغییر ناگهانی در این پارامترها میتواند باعث اعوجاج یا ترکخوردگی در محصول نهایی شود.
- خنککاری و اصلاح شکل تیرآهن
پس از خروج از قفسههای نورد، تیرآهن تولیدشده به بسترهای خنککننده منتقل میشود. خنککاری بهصورت تدریجی و کنترلشده انجام میشود تا از ایجاد تنشهای حرارتی در ساختار فولاد جلوگیری گردد.
در برخی از واحدهای تولیدی، فرآیند تنشزدایی حرارتی نیز انجام میشود تا ساختار متالورژیکی محصول بهبود یابد و مقاومت مکانیکی آن افزایش یابد. پس از خنککاری، تیرآهنها بهصورت مکانیکی صاف شده و در صورت نیاز عملیات سایزبندی و برش نهایی روی آنها انجام میشود.
- برش، بستهبندی و کنترل کیفیت
در این مرحله، تیرآهنها بر اساس استانداردهای تعیینشده به طولهای مختلف برش میخورند. رایجترین طولهای تیرآهن شامل ۶، ۱۲ و ۱۶ متر است. برای برش دقیق، از گیوتینهای هیدرولیکی یا دستگاههای برش گازی استفاده میشود.
پس از برش، عملیات کنترل کیفیت انجام میشود که شامل موارد زیر است:
- بررسی ابعاد و تلرانسها: اندازهگیری عرض بال، ضخامت جان و ارتفاع تیرآهن
- آزمایشهای مکانیکی: شامل تست کشش، خمش و ضربه برای بررسی استحکام و انعطافپذیری
- آنالیز ترکیب شیمیایی: بررسی درصد عناصر موجود در فولاد برای اطمینان از تطابق با استانداردهای صنعتی
پس از تأیید نهایی، تیرآهنها بستهبندی و برای عرضه به بازار آماده میشوند. بستهبندی معمولاً با استفاده از تسمههای فلزی انجام شده و بهصورت دستههای چندتایی در انبار نگهداری میشود.
استانداردهای تولید تیرآهن
برای تولید تیرآهن ، رعایت استانداردهای ملی و بینالمللی اهمیت زیادی دارد. این استانداردها مشخصات فنی تیرآهنها را در زمینههای مختلف از جمله ترکیب شیمیایی، ابعاد، وزن، استحکام و تلرانسهای ابعادی تعیین میکنند. همچنین، این استانداردها تضمین میکنند که تیرآهنها از نظر کیفیت و عملکرد در شرایط مختلف، بهطور یکنواخت و قابل اطمینان عمل کنند.
در ادامه، برخی از مهمترین استانداردهای بینالمللی و ملی برای تولید تیرآهن بررسی شدهاند.
| استاندارد | کشور/منطقه | ویژگیها |
|---|
| DIN 1025 | آلمان | شامل مشخصات تیرآهن IPE و INP، تعیین ابعاد، وزن و الزامات مکانیکی |
| EN 10034 | اروپا | مشخصکننده ابعاد و تلرانسهای تیرآهنهای ساختمانی |
| ASTM A36 | آمریکا | استاندارد فولادهای سازهای، شامل الزامات شیمیایی و مکانیکی |
| ASTM A572 | آمریکا | مشخصکننده فولادهای کمآلیاژ با استحکام بالا برای تیرآهن |
| JIS G3101 | ژاپن | مشخصات تیرآهنهای فولادی ساختمانی (SS400) |
| GOST 8239 | روسیه | استاندارد تیرآهنهای ساختمانی مطابق با الزامات مکانیکی خاص |
| IS 808 | هند | شامل مشخصات مقاطع فولادی ازجمله تیرآهنهای I و H |
رعایت این استانداردها در تولید تیرآهن باعث میشود که محصول نهایی دارای کیفیت یکنواخت بوده و عملکرد مطلوبی در کاربردهای ساختمانی و صنعتی داشته باشد.

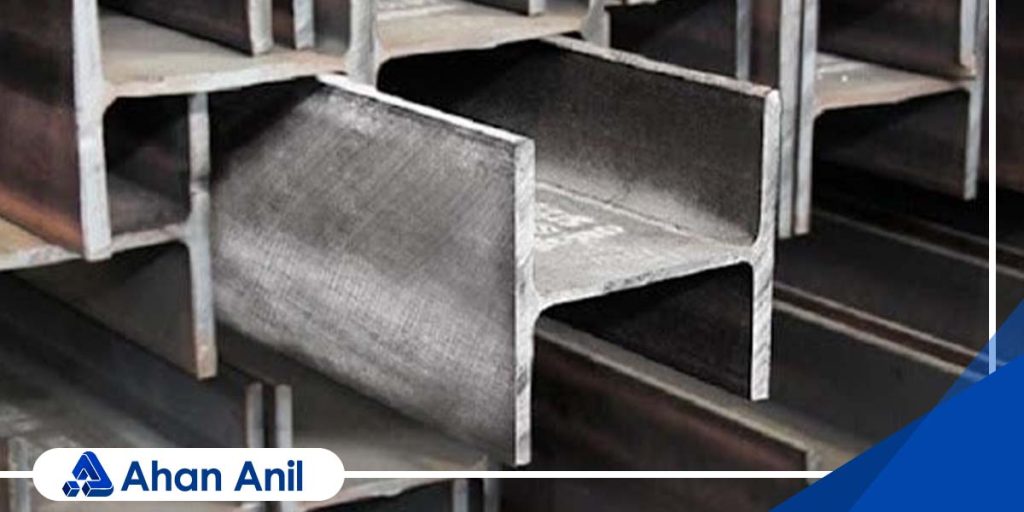

انواع تیرآهن
تیرآهنها از مصالح اصلی در صنعت ساختمانسازی و پروژههای عمرانی به شمار میروند. این مقاطع فولادی برای تحمل بارهای عمودی و خمشی در سازهها طراحی شدهاند و بهطور گستردهای در انواع پروژهها، از ساختمانهای مسکونی گرفته تا پلها و پروژههای صنعتی سنگین، استفاده میشوند. با توجه به نیازهای مختلف پروژهها، تیرآهنها در انواع و مقاطع مختلف تولید میشوند که هرکدام ویژگیهای خاص خود را دارند. در این مقاله به بررسی و مقایسه سه نوع رایج تیرآهن، یعنی IPE، INP و H، خواهیم پرداخت تا شما با ویژگیها و کاربردهای هرکدام آشنا شوید و بتوانید بهترین انتخاب را برای پروژههای خود داشته باشید.
1. تیرآهن IPE

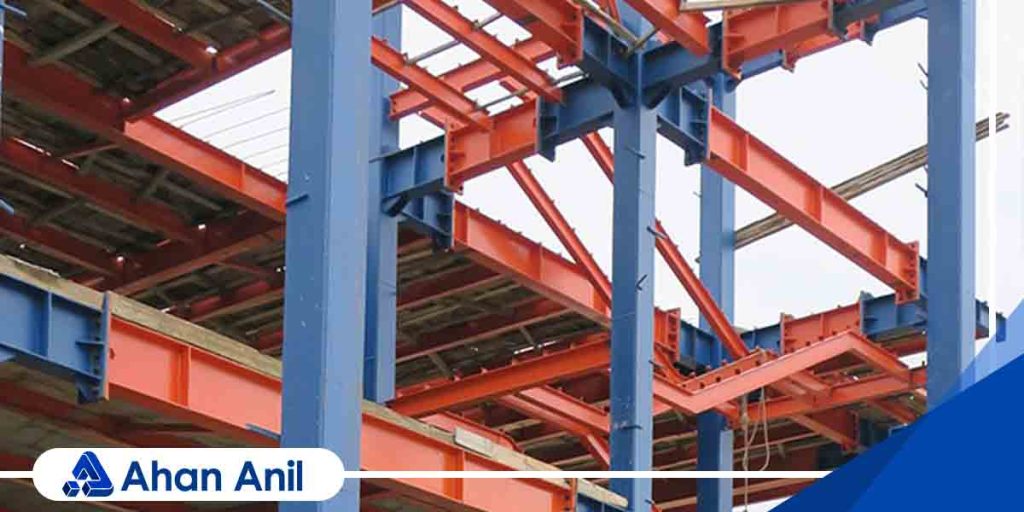

تیرآهن IPE یا تیرآهن با مقطع I شکل یکی از رایجترین انواع تیرآهنها است که در بیشتر سازههای فلزی و پروژههای ساختمانی استفاده میشود. این نوع تیرآهن مطابق با استانداردهای اروپایی تولید میشود و طراحی آن به گونهای است که دو بال آن بهطور موازی با یکدیگر قرار دارند. این طراحی باعث میشود که تیرآهن IPE قادر باشد بارهای خمشی زیادی را تحمل کند و برای سازههایی که نیاز به تحمل بارهای سنگین دارند، بسیار مناسب است.
تیرآهن IPE در مقایسه با سایر انواع تیرآهنها، مقاومت خوبی در برابر بارهای عمودی و خمشی دارد. این تیرآهنها بهویژه در سازههای ساختمانی بزرگ مانند ساختمانهای چند طبقه، پلها و پروژههای صنعتی کاربرد دارند. از دیگر ویژگیهای تیرآهن IPE میتوان به وزن نسبی بالا و توانایی تحمل بارهای زیاد اشاره کرد. این تیرآهنها برای پروژههایی که نیاز به تحمل فشار و بار زیاد دارند، انتخاب بسیار مناسبی هستند.
علاوه بر این، تیرآهن IPE برای استفاده در پروژههای با بارگذاری متوسط تا زیاد بسیار کارآمد است. طراحی آن باعث شده که بتواند عملکرد مناسبی در برابر نیروهای خمشی و کششی از خود نشان دهد. این ویژگی بهویژه در طراحی سازههایی که در معرض بارهای متغیر هستند، اهمیت دارد.
2. تیرآهن INP
تیرآهن INP نیز دارای مقطع I شکل مشابه تیرآهن IPE است، اما با تفاوتهایی در طراحی. در تیرآهن INP لبهها بهصورت مایل و با زاویه خاصی طراحی شدهاند، که این ویژگی آن را از تیرآهنهای IPE متمایز میکند. تیرآهن INP طبق استانداردهای روسی تولید میشود و نسبت به تیرآهن IPE کمی سبکتر است. این ویژگی باعث میشود که تیرآهن INP برای پروژههایی که به وزن کمتر و بارگذاری کمتری نیاز دارند، گزینه مناسبی باشد.
این نوع تیرآهن معمولاً در پروژههایی استفاده میشود که بهطور موقت نیاز به مقاومت زیاد در برابر بارهای خمشی ندارند. به همین دلیل، تیرآهن INP در سازههای سبکتر مانند ساختمانهای کمارتفاع، سازههای صنعتی کوچک و پروژههایی که بارگذاری پایینتری دارند، بیشتر کاربرد دارد. به علاوه، هزینه تولید تیرآهن INP از تیرآهنهای IPE کمتر است، که این امر میتواند یک مزیت اقتصادی برای پروژههای با محدودیت بودجه باشد.
تیرآهن INP به دلیل سبک بودن، هزینه حملونقل و ساخت کمتری دارد و میتواند در پروژههایی که نیاز به سازههای سبک دارند، استفاده شود. البته باید توجه داشت که مقاومت خمشی آن در مقایسه با تیرآهن IPE کمتر است و برای پروژههایی با بارگذاری زیاد مناسب نیست.
3. تیرآهن H
تیرآهن H یا تیرآهن با مقطع H شکل یکی از مستحکمترین انواع تیرآهنها است. طراحی خاص تیرآهن H با دو بال عریض و عمودی باعث میشود این نوع تیرآهن قادر باشد بارهای بسیار سنگین را تحمل کند. این تیرآهنها معمولاً مطابق با استانداردهای اروپایی یا آمریکایی تولید میشوند و به دلیل ساختار خاص خود، مقاومت بسیار بالایی در برابر بارهای عمودی و خمشی از خود نشان میدهند.
تیرآهن H بیشتر در پروژههای سنگین و زیرساختی مانند پلها، برجهای بلند، سازههای صنعتی بزرگ و دیگر پروژههایی که نیاز به تحمل بارهای زیاد دارند، استفاده میشود. این تیرآهنها به دلیل مقطع عریض و طراحی ویژه، نسبت به تیرآهنهای IPE و INP بارهای بیشتری را تحمل میکنند و به همین دلیل برای سازههای عظیم و سنگین کاربرد دارند.
ویژگی برجسته تیرآهن H این است که به دلیل ارتفاع بیشتر بالها و ضخامت مناسب، قادر است بارهای زیادی را در مقایسه با تیرآهنهای دیگر، بهویژه تیرآهنهای IPE و INP، تحمل کند. این ویژگی باعث میشود که تیرآهن H در پروژههایی که نیاز به مقاومسازی بالا دارند، مانند سازههای بتنی و فولادی بزرگ، انتخاب مناسبی باشد.
در نهایت، انتخاب نوع تیرآهن بستگی به نیازهای خاص پروژه و شرایط بارگذاری دارد. اگر پروژه شما بهطور کلی نیاز به تحمل بارهای متوسط دارد و از طرفی نیاز به مقاومت خمشی خوب باشد، تیرآهن IPE انتخاب مناسبی خواهد بود. این تیرآهن برای سازههای بزرگ و سنگین که نیاز به تحمل بارهای زیاد دارند، ایدهآل است. اگر به دنبال یک گزینه سبکتر با هزینه پایینتر هستید و پروژه شما به بارگذاری کمتری نیاز دارد، تیرآهن INP میتواند انتخاب خوبی باشد. این نوع تیرآهن برای سازههای سبک و کمارتفاع مناسب است.
اما اگر پروژه شما نیاز به تحمل بارهای سنگین و مقاومسازی بالا دارد، تیرآهن H بهترین انتخاب است. این نوع تیرآهن بهویژه در پروژههای بزرگ صنعتی، پلها، برجها و سازههای زیرساختی کاربرد دارد و قادر است بارهای زیادی را در مقایسه با دیگر انواع تیرآهن تحمل کند.
در نهایت، برای انتخاب دقیق و مناسب نوع تیرآهن، مشاوره با مهندسان سازه و توجه به شرایط بارگذاری پروژه و استانداردهای موجود بسیار مهم است. انتخاب درست میتواند نه تنها باعث بهبود عملکرد سازه، بلکه به کاهش هزینهها و افزایش دوام پروژه نیز کمک کند.
