مشخصات چهارپهلو ST52

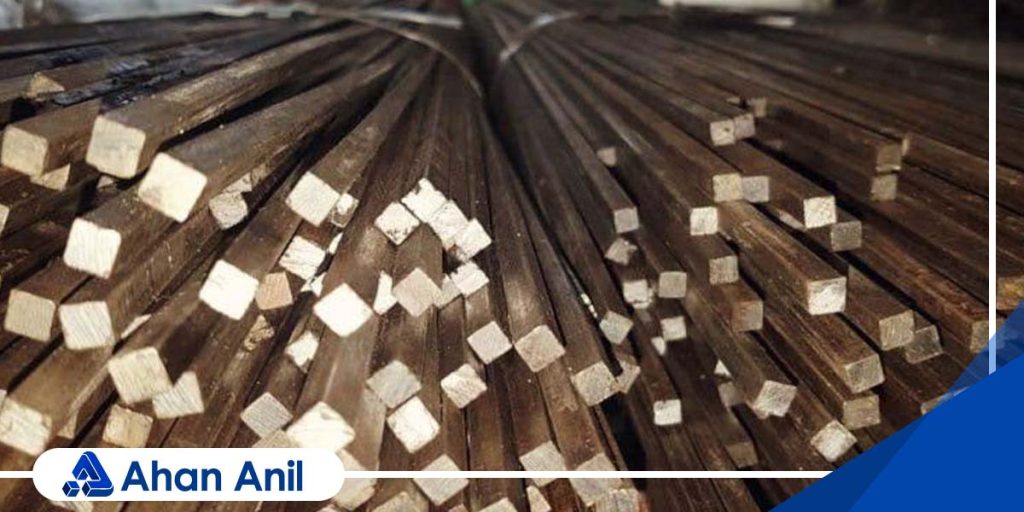

چهارپهلو ST52 یکی از انواع فولادهای کمآلیاژ با استحکام بالا است که به دلیل خواص مکانیکی و شیمیایی متعادل، در صنایع مختلف از جمله ساختوساز، ماشینسازی، و تولید قطعات صنعتی کاربرد گستردهای دارد. این فولاد بهصورت مقاطع چهارگوش (چهارپهلو) تولید میشود و به دلیل استحکام بالا، جوشپذیری عالی، و انعطافپذیری مناسب، گزینهای ایدهآل برای پروژههایی است که نیاز به تحمل بارهای سنگین، خمش، یا پیچش دارند. فرآیند تولید این فولاد معمولاً از طریق نورد گرم انجام میشود و در گریدهایی مانند ST52-3 یا ST52-3N (نرماله شده) عرضه میگردد. نرماله کردن، ساختار کریستالی فولاد را یکنواختتر کرده و خواص مکانیکی آن را بهبود میبخشد. چهارپهلو ST52 در سایزهای متنوع (از 5×5 میلیمتر تا 300×300 میلیمتر) و طولهای استاندارد (معمولاً 6 متر) در دسترس است و به دلیل تنوع در ابعاد و خواص، در ساخت شاسی ماشینآلات، سازههای فلزی، پلها، ریلها، و قطعات صنعتی کاربرد دارد. در ادامه، مشخصات دقیق ترکیب شیمیایی و خواص مکانیکی این فولاد ارائه شده است.
ترکیب شیمیایی
ترکیب شیمیایی چهارپهلو ST52 بر اساس استاندارد DIN 17100 (گرید ST52-3) طراحی شده و تعادل مناسبی بین استحکام، انعطافپذیری، و جوشپذیری ایجاد میکند. این فولاد کمکربن بوده و با افزودن عناصر آلیاژی مانند سیلیسیم و منگنز، خواص مکانیکی آن تقویت شده است. جدول زیر ترکیب شیمیایی این فولاد را نشان میدهد:
| عنصر | درصد (حداکثر) |
|---|
| کربن (C) | 0.22% |
| سیلیسیم (Si) | 0.55% |
| منگنز (Mn) | 1.60% |
| فسفر (P) | 0.025% |
| گوگرد (S) | 0.025% |
| وانادیوم (V) | 0.05% |
| نیوبیوم (Nb) | 0.03% |
| تیتانیوم (Ti) | 0.03% |
| آهن (Fe) | مابقی |
کربن پایین (کمتر از 0.22%) از تردی بیشازحد جلوگیری کرده و جوشپذیری و شکلپذیری را بهبود میبخشد. سیلیسیم بهعنوان یک عنصر تقویتکننده، استحکام تسلیم و خاصیت ارتجاعی را افزایش میدهد، در حالی که منگنز با افزایش استحکام و چقرمگی، از تشکیل ترکیبات مضر مانند FeS جلوگیری میکند. فسفر و گوگرد کم، مقاومت در برابر شکست ترد را بهبود بخشیده و کیفیت جوشکاری را بالا میبرند. عناصر میکروآلیاژی مانند وانادیوم، نیوبیوم، و تیتانیوم نیز به ریز کردن دانههای کریستالی و افزایش استحکام و مقاومت به سایش کمک میکنند.
خواص مکانیکی
خواص مکانیکی چهارپهلو ST52 آن را به یکی از پرکاربردترین فولادها در پروژههای مهندسی تبدیل کرده است. این فولاد به دلیل استحکام بالا، چقرمگی مناسب، و جوشپذیری عالی، در کاربردهایی که نیاز به تحمل تنشهای مکانیکی و بارهای سنگین دارند، عملکرد بسیار خوبی دارد. جدول زیر خواص مکانیکی این فولاد را بر اساس استاندارد DIN 17100 (گرید ST52-3) نشان میدهد:
| ویژگی | مقدار |
|---|
| تنش تسلیم (Yield Strength) | حداقل 355 مگاپاسکال (تا 16 میلیمتر) |
| استحکام کششی (Tensile Strength) | 490-630 مگاپاسکال |
| ازدیاد طول (Elongation) | حداقل 22% (نمونه استاندارد) |
| چقرمگی (Impact Resistance) | مناسب در دمای -20 درجه سانتیگراد |
| سختی | متوسط (قابل بهبود با عملیات حرارتی) |
| جوشپذیری | عالی (بدون نیاز به پیشگرمایش) |
| شکلپذیری | مناسب برای نورد سرد و گرم |
| مقاومت به خوردگی | نسبی (نیاز به پوشش محافظ در محیطهای خورنده) |
| مقاومت به خستگی | بالا |
تنش تسلیم 355 مگاپاسکال (برای ضخامتهای تا 16 میلیمتر) نشاندهنده توانایی این فولاد در تحمل بارهای سنگین بدون تغییر شکل دائمی است. استحکام کششی 490 تا 630 مگاپاسکال نیز مقاومت بالای آن در برابر گسیختگی را تضمین میکند. ازدیاد طول 22% امکان شکلدهی و خمکاری را فراهم کرده و چقرمگی مناسب در دماهای پایین (تا -20 درجه سانتیگراد) این فولاد را برای استفاده در مناطق سردسیر مناسب میسازد. جوشپذیری عالی به دلیل کربن پایین و ترکیب شیمیایی کنترلشده، امکان استفاده از روشهای جوشکاری مختلف مانند MIG، TIG، و جوش قوسی را بدون نیاز به پیشگرمایش فراهم میکند. شکلپذیری خوب در فرآیندهای نورد گرم و سرد، این فولاد را برای تولید مقاطع متنوع مناسب میکند. مقاومت نسبی به خوردگی نیز با استفاده از پوششهای محافظ مانند گالوانیزه یا رنگهای اپوکسی بهبود مییابد. مقاومت به خستگی نیز این فولاد را برای کاربردهایی با بارهای متناوب، مانند قطعات متحرک ماشینآلات، ایدهآل میکند.
فرآیند تولید چهارپهلو ST52
چهارپهلو ST52، بهعنوان یکی از مقاطع فولادی پرکاربرد، از طریق فرآیندهای مختلفی مانند نورد گرم، نورد سرد و ترانس تولید میشود. هر یک از این روشها تأثیر متفاوتی بر خواص و کیفیت نهایی محصول دارند. این فولاد کمآلیاژ با استحکام بالا، به دلیل ترکیب شیمیایی متعادل و خواص مکانیکی برجسته، در صنایع ساختوساز، ماشینسازی و تولید قطعات صنعتی کاربرد گستردهای دارد. فرآیند تولید چهارپهلو ST52 معمولاً از مرحله ذوب و ریختهگری آغاز شده و با روشهای نورد یا ترانس به شکل نهایی تبدیل میشود. انتخاب روش تولید به عواملی مانند دقت ابعادی، کیفیت سطح، و کاربرد نهایی محصول بستگی دارد. در ادامه، روشهای تولید نورد گرم، نورد سرد و ترانس، همراه با تأثیر هر یک بر کیفیت چهارپهلو ST52 توضیح داده شده است.
- نورد گرم
نورد گرم یکی از رایجترین روش های تولید چهارپهلو ST52 است که در آن شمش یا بیلت فولادی در دماهای بالا (معمولاً بین 1100 تا 1250 درجه سانتیگراد) تحت فشار غلتکهای نورد قرار میگیرد تا به شکل مقطع چهارگوش درآید.
- فرآیند: ابتدا شمشهای فولادی ST52 در کورههای پیشگرم تا دمای نورد گرم میشوند. سپس، این شمشها از میان غلتکهای نورد عبور کرده و بهتدریج به ابعاد موردنظر (چهارپهلو) شکل داده میشوند. پس از نورد، محصول بهصورت کنترلشده خنک میشود (معمولاً در هوا) تا از ایجاد تنشهای داخلی جلوگیری شود. در برخی موارد، فرآیند نرماله کردن (Normalizing) برای بهبود ساختار کریستالی و خواص مکانیکی انجام میشود.
- ویژگیها:
- کیفیت سطح: سطح چهارپهلوهای نورد گرم معمولاً زبرتر است و ممکن است لایههای اکسیدی (پوسته) روی سطح باقی بماند که به آنها “سیاه” نیز گفته میشود.
- دقت ابعادی: دقت ابعادی در نورد گرم کمتر از روشهای دیگر است و تلورانسهای ابعادی معمولاً بالاتر هستند (±1 تا 2 میلیمتر).
- خواص مکانیکی: نورد گرم به دلیل دمای بالا، تنشهای داخلی کمتری ایجاد میکند و ساختار کریستالی یکنواختتری ارائه میدهد. این روش استحکام و چقرمگی خوبی به محصول میبخشد، اما ممکن است سختی سطحی کمی پایینتر باشد.
- مزایا: هزینه تولید پایینتر، مناسب برای تولید انبوه، و امکان تولید مقاطع بزرگ (تا 300×300 میلیمتر).
- معایب: کیفیت سطحی پایینتر و نیاز به فرآیندهای تکمیلی مانند سنگزنی یا پوششدهی برای کاربردهای خاص.
- تأثیر بر کیفیت: چهارپهلو ST52 تولیدشده با نورد گرم به دلیل فرآیند ساده و هزینه کمتر، برای کاربردهای سازهای و صنعتی که نیاز به دقت ابعادی بالا ندارند (مانند شاسی ماشینآلات یا سازههای فلزی) بسیار مناسب است. این روش خواص مکانیکی اصلی فولاد (مانند تنش تسلیم 355 مگاپاسکال و استحکام کششی 490-630 مگاپاسکال) را حفظ میکند.
- نورد سرد
نورد سرد معمولاً بهعنوان یک فرآیند تکمیلی پس از نورد گرم انجام میشود و برای تولید چهارپهلوهای ST52 با دقت ابعادی بالا و کیفیت سطحی بهتر استفاده میشود.
- فرآیند: در این روش، چهارپهلوهای نورد گرم شده پس از خنک شدن، در دمای محیط یا دماهای پایین (زیر دمای تبلور مجدد) از میان غلتکهای نورد عبور میکنند. این فرآیند فشار بالایی به فولاد وارد کرده و ابعاد آن را دقیقتر میکند. گاهی اوقات، عملیات حرارتی مانند آنیلینگ (Annealing) پس از نورد سرد انجام میشود تا تنشهای داخلی کاهش یابد.
- ویژگیها:
- کیفیت سطح: سطح چهارپهلوهای نورد سرد صاف، براق و بدون پوسته اکسیدی است، که ظاهر بهتری به محصول میدهد.
- دقت ابعادی: دقت ابعادی بسیار بالا بوده و تلورانسها معمولاً در حد ±0.1 تا 0.5 میلیمتر هستند.
- خواص مکانیکی: نورد سرد باعث افزایش سختی و استحکام کششی میشود، اما ممکن است چقرمگی و انعطافپذیری کمی کاهش یابد. برای بازیابی انعطافپذیری، عملیات حرارتی تکمیلی لازم است.
- مزایا: کیفیت سطحی عالی، دقت ابعادی بالا، و مناسب برای کاربردهایی که نیاز به ظاهر زیبا و ابعاد دقیق دارند (مانند قطعات تزئینی یا ابزار دقیق).
- معایب: هزینه تولید بالاتر، محدودیت در تولید مقاطع بزرگ، و کاهش نسبی چقرمگی.
- تأثیر بر کیفیت: چهارپهلو ST52 نورد سرد برای کاربردهایی که نیاز به دقت بالا و سطح صیقلی دارند (مانند قطعات ماشینکاریشده یا قالبسازی) مناسب است. این روش کیفیت ظاهری و دقت ابعادی را بهبود میبخشد، اما به دلیل افزایش سختی، ممکن است برای کاربردهای با بارهای دینامیکی نیاز به بررسی دقیقتر داشته باشد.
- ترانس (کشش سرد یا پولیش)
روش ترانس (یا کشش سرد) برای تولید چهارپهلو ST52 با بالاترین دقت ابعادی و کیفیت سطحی استفاده میشود و معمولاً بهعنوان یک فرآیند تکمیلی پس از نورد گرم یا سرد انجام میشود.
- فرآیند: در این روش، چهارپهلوهای نوردشده از میان قالبهای مخصوص (Die) کشیده میشوند یا تحت فرآیندهای پولیش و سنگزنی قرار میگیرند. این فرآیند در دمای محیط انجام شده و سطح خارجی مقطع را صاف و براق میکند. گاهی اوقات، عملیات حرارتی برای کاهش تنشهای داخلی اعمال میشود.
- ویژگیها:
- کیفیت سطح: سطح چهارپهلوهای ترانس بسیار صیقلی، براق و بدون هرگونه نقص سطحی است، که به آنها ظاهر “آینهای” میبخشد.
- دقت ابعادی: بالاترین دقت ابعادی با تلورانسهای بسیار کم (در حد ±0.05 میلیمتر) ارائه میشود.
- خواص مکانیکی: مشابه نورد سرد، فرآیند ترانس سختی و استحکام سطحی را افزایش میدهد، اما ممکن است انعطافپذیری کمی کاهش یابد. عملیات حرارتی میتواند این اثر را تعدیل کند.
- مزایا: کیفیت سطحی استثنایی، دقت ابعادی بسیار بالا، و مناسب برای کاربردهای دقیق و تزئینی.
- معایب: هزینه تولید بسیار بالا، محدودیت در سایزهای بزرگ، و زمانبر بودن فرآیند.
- تأثیر بر کیفیت: چهارپهلو ST52 ترانس برای کاربردهایی که نیاز به دقت ابعادی بسیار بالا و ظاهر زیبا دارند (مانند قطعات دقیق در صنایع خودروسازی، ابزارسازی، یا تجهیزات پزشکی) ایدهآل است. این روش کیفیت سطحی و دقت را به حداکثر میرساند، اما هزینه بالای آن، استفاده را به کاربردهای خاص محدود میکند.
مقایسه و تأثیر کلی بر کیفیت
- نورد گرم: مناسب برای تولید انبوه و کاربردهای سازهای با هزینه کم، اما کیفیت سطحی و دقت ابعادی متوسط. خواص مکانیکی ST52 (تنش تسلیم 355 مگاپاسکال، استحکام کششی 490-630 مگاپاسکال) بهخوبی حفظ میشود.
- نورد سرد: کیفیت سطحی و دقت ابعادی را بهبود میبخشد، اما هزینه بالاتر و کاهش نسبی چقرمگی دارد. برای قطعات با دقت متوسط تا بالا مناسب است.
- ترانس: بالاترین کیفیت سطحی و دقت ابعادی را ارائه میدهد، اما به دلیل هزینه بالا و محدودیت در سایز، برای کاربردهای خاص و دقیق استفاده میشود.
انتخاب روش تولید به کاربرد نهایی، بودجه، و نیازهای پروژه بستگی دارد. برای مثال، در ساخت شاسی ماشینآلات، نورد گرم به دلیل هزینه پایین و استحکام کافی ترجیح داده میشود، در حالی که در قطعات دقیق یا تزئینی، روش ترانس ارجحیت دارد.
