اجرای سقف تیرچه بلوک؛ مراحل + روش

در میان انواع سقف‌های مورد استفاده در سازه‌های بتنی، سقف تیرچه بلوک یکی از رایج‌ترین، اقتصادی‌ترین و کاربردی‌ترین گزینه‌ها به شمار می‌رود. این نوع سقف به دلیل سرعت اجرای مناسب، کاهش وزن مرده ساختمان، صرفه‌جویی اقتصادی و سهولت اجرا در بسیاری از پروژه‌های ساختمانی به‌ویژه ساختمان‌های مسکونی و اداری مورد استفاده قرار می‌گیرد.

اما سؤال اصلی این است که روش اجرای سقف تیرچه بلوک در اسکلت بتنی چگونه است؟ این سقف از چه اجزایی تشکیل می‌شود و چه ضوابط، محدودیت‌ها و نکات اجرایی در آن باید رعایت شود؟ برای اجرای اصولی این سیستم سقفی، آشنایی با مراحل مختلفی مانند قالب‌بندی، شمع‌بندی، آرماتوربندی، نصب تیرچه و بلوک، اجرای کلاف‌ها و بتن‌ریزی سقف تیرچه بلوک اهمیت زیادی دارد.

در ادامه، به‌صورت کامل با مفهوم سقف تیرچه بلوک، اجزای تشکیل‌دهنده، ویژگی‌ها و نحوه اجرای آن در ساختمان‌های اسکلت بتنی آشنا می‌شویم.

سقف تیرچه بلوک چیست؟

سقف تیرچه بلوک که در زبان انگلیسی با اصطلاحاتی مانند T-Beam Blocks، Block Beam Roof یا Filler Joist Floor شناخته می‌شود، یکی از انواع سیستم‌های سقفی پرکاربرد در ساختمان‌سازی است. این سقف نوعی سیستم تیر و دال یک‌طرفه محسوب می‌شود؛ یعنی بارهای واردشده به سقف عمدتاً در یک جهت منتقل شده و تیرچه‌ها وظیفه انتقال بار به تیرهای اصلی را بر عهده دارند.

در این سیستم، بار سقف ابتدا به تیرچه‌ها منتقل شده و سپس از طریق تیرچه‌ها به تیرهای اصلی و در نهایت به ستون‌ها و فونداسیون انتقال پیدا می‌کند. به همین دلیل طراحی و اجرای صحیح تیرچه‌ها، بتن پوششی و آرماتورهای تقویتی نقش مهمی در عملکرد سازه‌ای این نوع سقف دارد.

اجزای سقف تیرچه بلوک

برای اجرای صحیح و اصولی سقف تیرچه بلوک، شناخت اجزای تشکیل‌دهنده آن اهمیت زیادی دارد. این سقف از چند بخش اصلی تشکیل می‌شود که هر کدام نقش مشخصی در عملکرد سازه‌ای، انتقال بار، سبک‌سازی و یکپارچگی سقف دارند. مهم‌ترین اجزای سقف تیرچه بلوک عبارت‌اند از:

• تیرچه
• بلوک سقفی
• میلگرد حرارتی، آرماتور ممان منفی و میلگرد برشی
• بتن پوششی یا بتن درجا

در ادامه، هر یک از این اجزا را به صورت تخصصی و کاربردی بررسی می‌کنیم.

انواع تیرچه در سقف تیرچه بلوک

تیرچه یکی از اصلی‌ترین اجزای سقف تیرچه بلوک است و نقش عضو باربر فرعی را در این سیستم سقفی بر عهده دارد. تیرچه‌ها معمولاً به صورت پیش‌ساخته تولید می‌شوند و از ترکیب بتن و فولاد تشکیل شده‌اند. وظیفه اصلی تیرچه، انتقال بارهای واردشده به سقف، مانند بار مرده، بار زنده و وزن بتن پوششی، به تیرهای اصلی سازه است.

در اجرای سقف تیرچه بلوک، بسته به نوع پروژه، دهانه سقف، نوع اسکلت ساختمان و شرایط طراحی، از انواع مختلف تیرچه استفاده می‌شود. رایج‌ترین انواع تیرچه عبارت‌اند از:

1. تیرچه پیش‌ساخته بتنی خرپایی
2. تیرچه پیش‌تنیده
3. تیرچه فولادی با جان باز یا تیرچه کرومیت

۱. تیرچه پیش‌ساخته بتنی خرپایی

تیرچه بتنی خرپایی رایج‌ترین نوع تیرچه مورد استفاده در ساختمان‌سازی ایران است. این تیرچه از دو بخش اصلی تشکیل می‌شود:

• خرپای فولادی
• پاشنه بتنی

خرپای فولادی شامل میلگردهای کششی، میلگردهای بالایی و میلگردهای عرضی یا زیگزاگ است که به یکدیگر متصل می‌شوند. این شبکه فولادی باعث می‌شود تیرچه در زمان حمل، نصب و اجرای سقف، مقاومت و پایداری کافی داشته باشد.

پاشنه بتنی نیز در قسمت زیرین تیرچه قرار دارد و در مرحله اجرا به عنوان تکیه‌گاه بلوک‌های سقفی عمل می‌کند. در برخی موارد، برای بتن‌ریزی پاشنه تیرچه از قالب سفالی ماندگار استفاده می‌شود که به این نوع تیرچه، تیرچه فوندوله‌دار گفته می‌شود.

فولاد مورد استفاده در خرپای تیرچه باید دارای ویژگی‌هایی مانند مقاومت مناسب، قابلیت جوش‌پذیری، شکل‌پذیری کافی و مدول ارتجاعی مناسب باشد تا بتواند تنش‌های واردشده در مراحل مختلف اجرا و بهره‌برداری را تحمل کند.

۲. تیرچه پیش‌تنیده

تیرچه پیش‌تنیده نوعی تیرچه بتنی است که در آن به‌جای میلگردهای معمولی یا در کنار آن‌ها، از کابل‌ها یا مفتول‌های فولادی تحت کشش استفاده می‌شود. در فرآیند تولید این تیرچه، آرماتورها یا کابل‌ها ابتدا کشیده می‌شوند، سپس بتن‌ریزی انجام شده و پس از رسیدن بتن به مقاومت لازم، کابل‌ها رها می‌شوند. این فرآیند باعث ایجاد تنش فشاری در بتن می‌شود.

وجود تنش فشاری اولیه در تیرچه پیش‌تنیده، مقاومت آن را در برابر تنش‌های کششی افزایش می‌دهد. به همین دلیل، این نوع تیرچه برای دهانه‌های بلندتر و پروژه‌هایی که نیاز به کاهش خیز و افزایش ظرفیت باربری دارند، گزینه مناسبی محسوب می‌شود.

مقطع تیرچه پیش‌تنیده معمولاً به شکل سپری طراحی می‌شود تا محل مناسبی برای قرارگیری بلوک‌های سقفی ایجاد کند. همچنین در برخی موارد، برای افزایش مقاومت برشی، از میلگردهای U شکل معکوس پیش از بتن‌ریزی استفاده می‌شود.

۳. تیرچه فولادی

تیرچه فولادی با جان باز که بیشتر با نام تیرچه کرومیت شناخته می‌شود، نوعی عضو پیش‌ساخته فولادی است که به شکل خرپای ویژه تولید می‌شود. این تیرچه‌ها معمولاً در سقف‌های کرومیت و به‌ویژه در ساختمان‌های با اسکلت فلزی کاربرد دارند.

تفاوت اصلی تیرچه کرومیت با تیرچه بتنی، در جنس پاشنه آن است. در تیرچه بتنی، پاشنه از بتن ساخته می‌شود؛ اما در تیرچه کرومیت، پاشنه از فولاد است. همین موضوع باعث می‌شود تیرچه کرومیت در زمان اجرا، توانایی تحمل بارهای اجرایی را بدون نیاز گسترده به شمع‌بندی داشته باشد.

تیرچه‌های فولادی با جان باز معمولاً در دو مرحله تحت بارگذاری قرار می‌گیرند:

• پیش از گیرش بتن
• پس از گیرش و سخت شدن بتن

در مرحله اول، تیرچه باید وزن خود، بلوک‌ها، بتن تازه و بارهای اجرایی را تحمل کند. در مرحله دوم، پس از سخت شدن بتن، تیرچه همراه با بتن پوششی به صورت یک مقطع مرکب عمل کرده و بارهای وارد بر سقف را منتقل می‌کند.

بلوک در سقف تیرچه بلوک

بلوک سقفی یکی دیگر از اجزای مهم سقف تیرچه بلوک است. برخلاف تیرچه، بلوک عضو سازه‌ای محسوب نمی‌شود و نقشی در تحمل بارهای اصلی ندارد. وظیفه بلوک، پر کردن فضای خالی بین تیرچه‌ها، کاهش مصرف بتن، کاهش وزن سقف و ایجاد قالب دائمی برای بتن‌ریزی است.

بلوک‌های سقفی از مصالح مختلفی تولید می‌شوند و انتخاب نوع آن‌ها به عواملی مانند وزن، مقاومت حرارتی، مقاومت در برابر آتش، هزینه، سرعت اجرا و شرایط پروژه بستگی دارد. رایج‌ترین انواع بلوک سقفی عبارت‌اند از:

• بلوک سیمانی
• بلوک سفالی
• بلوک پوکه‌ای
• بلوک یونولیت یا پلی‌استایرن

بلوک سیمانی

بلوک سیمانی سقفی از ترکیب سیمان پرتلند، آب و ماسه تولید می‌شود. این نوع بلوک در گذشته کاربرد بیشتری در سقف‌های تیرچه بلوک داشت، اما امروزه به دلیل وزن نسبتاً بالا و عملکرد ضعیف‌تر در برابر رطوبت، کمتر برای اجرای سقف مورد استفاده قرار می‌گیرد.

وزن زیاد بلوک سیمانی می‌تواند باعث افزایش بار مرده ساختمان شود و در نتیجه، ابعاد اعضای سازه‌ای و هزینه اجرای سازه را افزایش دهد. به همین دلیل در بسیاری از پروژه‌ها، بلوک‌های سبک‌تر جایگزین بلوک سیمانی شده‌اند.

بلوک سفالی

بلوک سفالی سقفی یکی از پرکاربردترین انواع بلوک در سقف تیرچه بلوک است. این بلوک‌ها از خاک رس پخته‌شده تولید می‌شوند و معمولاً دارای حفره‌هایی در داخل خود هستند که باعث کاهش وزن و بهبود عملکرد حرارتی آن‌ها می‌شود.

از مزایای بلوک سفالی می‌توان به عایق بودن نسبی در برابر حرارت، مقاومت مناسب در برابر آتش‌سوزی و پیوستگی بهتر با بتن اشاره کرد. سطح برخی بلوک‌های سفالی به صورت شیاردار طراحی می‌شود تا چسبندگی بهتری با بتن پوششی و اندود زیر سقف ایجاد کند.

با این حال، بلوک سفالی نسبت به بلوک یونولیتی وزن بیشتری دارد و در زمان حمل‌ونقل یا اجرا ممکن است دچار شکستگی شود.

بلوک پوکه‌ای

بلوک پوکه‌ای سقفی از ترکیب سیمان و سنگدانه‌های سبک تولید می‌شود. این بلوک‌ها به دلیل وزن کمتر نسبت به بلوک‌های سیمانی معمولی، گزینه مناسبی برای کاهش بار مرده سقف هستند.

بلوک‌های پوکه‌ای به دو نوع کلی تقسیم می‌شوند:

• بلوک پوکه معدنی
• بلوک پوکه صنعتی

بلوک پوکه معدنی معمولاً از سنگدانه‌های طبیعی سبک مانند پوکه معدنی تولید می‌شود. در مقابل، بلوک پوکه صنعتی از مصالح سبک مصنوعی مانند لیکا ساخته می‌شود. این بلوک‌ها از نظر عایق حرارتی و صوتی نیز عملکرد قابل قبولی دارند.

بلوک یونولیت یا پلی‌استایرن

بلوک یونولیت سقفی یا بلوک پلی‌استایرن یکی از سبک‌ترین و رایج‌ترین پرکننده‌ها در اجرای سقف تیرچه بلوک است. در سال‌های اخیر، استفاده از یونولیت سقفی بسیار افزایش یافته و به همین دلیل، این نوع سقف در بسیاری از پروژه‌ها با عنوان سقف تیرچه یونولیت نیز شناخته می‌شود.

مهم‌ترین مزیت بلوک یونولیت، وزن بسیار کم آن است. کاهش وزن سقف باعث کاهش بار مرده ساختمان، سهولت حمل و نصب، افزایش سرعت اجرا و کاهش فشار وارد بر سازه می‌شود.

البته در استفاده از یونولیت سقفی باید به الزامات ایمنی، به‌خصوص مقاومت در برابر آتش و کیفیت مصالح، توجه ویژه داشت. استفاده از یونولیت‌های استاندارد و کندسوز در اجرای سقف اهمیت زیادی دارد و می‌تواند ایمنی ساختمان را به شکل قابل توجهی افزایش دهد.

میلگرد حرارتی در سقف تیرچه بلوک

یکی از اجزای مهم در اجرای سقف تیرچه بلوک، میلگرد حرارتی یا آرماتور افت و حرارت است. این میلگردها برای کنترل ترک‌های ناشی از جمع‌شدگی بتن و تغییرات دمایی مورد استفاده قرار می‌گیرند.

پس از چیدن تیرچه‌ها و بلوک‌ها، میلگردهای حرارتی معمولاً در دو جهت عمود بر هم و در قسمت بالایی دال بتنی قرار داده می‌شوند. محل قرارگیری این میلگردها معمولاً نزدیک سطح فوقانی بتن و با پوشش بتنی مناسب است.

وظیفه اصلی میلگرد حرارتی، افزایش مقاومت خمشی سقف نیست؛ بلکه این میلگردها برای کنترل ترک‌های سطحی، توزیع تنش‌های حرارتی و جلوگیری از ترک‌خوردگی بتن درجا به کار می‌روند. اجرای صحیح میلگرد حرارتی نقش مهمی در دوام، کیفیت و عملکرد بلندمدت سقف دارد.

آرماتور ممان منفی در سقف تیرچه بلوک

اگرچه در طراحی سقف تیرچه بلوک، تیرچه‌ها معمولاً به صورت تکیه‌گاه ساده در نظر گرفته می‌شوند، اما در محل اتصال تیرچه به تیرهای اصلی، امکان ایجاد ممان منفی وجود دارد. به همین دلیل، استفاده از آرماتور ممان منفی در تکیه‌گاه‌ها ضروری است.

آرماتور ممان منفی در قسمت فوقانی تیرچه و در محل تکیه‌گاه قرار می‌گیرد. این میلگردها باعث افزایش مقاومت سقف در نواحی بحرانی شده و از ایجاد ترک‌های نامطلوب در بالای تکیه‌گاه جلوگیری می‌کنند.

عدم اجرای صحیح آرماتور ممان منفی می‌تواند باعث کاهش عملکرد سازه‌ای سقف، ایجاد ترک در ناحیه اتصال تیرچه به تیر و کاهش دوام سازه شود. بنابراین، نصب این آرماتورها باید مطابق نقشه‌های سازه و ضوابط اجرایی انجام شود.

میلگرد برشی و میلگرد ادکا

در سقف تیرچه بلوک، علاوه بر میلگرد حرارتی و آرماتور ممان منفی، ممکن است از میلگرد برشی یا میلگرد ادکا نیز استفاده شود. میلگرد ادکا معمولاً در نزدیکی تکیه‌گاه‌ها قرار می‌گیرد و وظیفه آن کمک به تحمل نیروهای برشی و جلوگیری از ترک‌های مورب در ناحیه اتصال تیرچه به تیر اصلی است.

استفاده از میلگرد ادکا به شرایط طراحی، نوع تیرچه، مقدار بار وارد بر سقف و دهانه بستگی دارد. در بسیاری از پروژه‌ها، وجود این آرماتورها برای افزایش ایمنی و عملکرد سازه‌ای سقف ضروری است.

بتن پوششی در سقف تیرچه بلوک

بتن پوششی یا بتن درجا، آخرین بخش اصلی سقف تیرچه بلوک است که پس از نصب تیرچه‌ها، چیدن بلوک‌ها و اجرای آرماتورهای لازم، روی کل سطح سقف ریخته می‌شود.

این بتن پس از سخت شدن، همراه با تیرچه‌ها یک مقطع مرکب ایجاد می‌کند. در واقع، تیرچه و بتن پوششی با یکدیگر مقطع T شکل تشکیل می‌دهند که وظیفه تحمل و انتقال بارهای وارد بر سقف را بر عهده دارد.

کیفیت بتن پوششی تأثیر مستقیمی بر مقاومت نهایی سقف دارد. به همین دلیل، در زمان بتن‌ریزی باید به مواردی مانند اسلامپ مناسب، تراکم بتن، ویبره صحیح، ضخامت بتن، عمل‌آوری و جلوگیری از خشک شدن سریع سطح بتن توجه شود.

اجرای غیراصولی بتن پوششی می‌تواند باعث کاهش مقاومت، ایجاد ترک، کرموشدگی بتن و افت کیفیت سقف شود. بنابراین بتن‌ریزی سقف تیرچه بلوک باید با دقت کافی و تحت نظارت فنی انجام شود.

مراحل اجرای سقف تیرچه بلوک

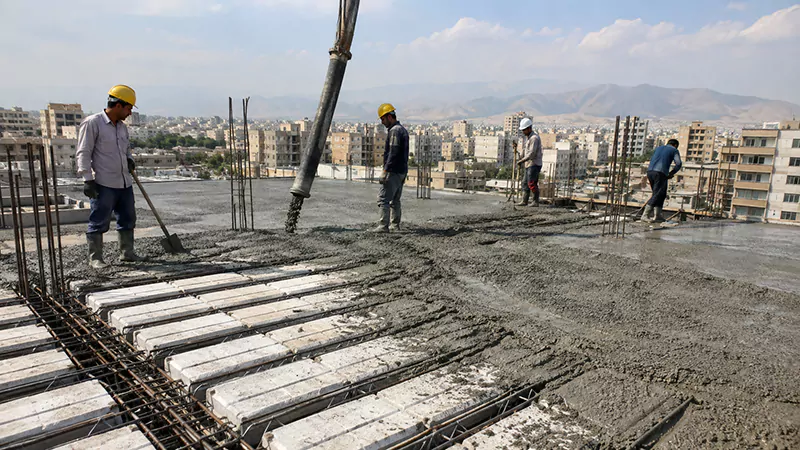

اجرای سقف تیرچه بلوک یا همان سقف تیرچه یونولیت یکی از رایج‌ترین روش‌های اجرای سقف در ساختمان‌های بتنی است. کیفیت اجرای این نوع سقف، تأثیر مستقیم بر مقاومت، ایمنی، دوام و عملکرد نهایی سازه دارد. به همین دلیل، رعایت ترتیب مراحل اجرا، کنترل جزئیات فنی و توجه به ضوابط اجرایی اهمیت زیادی دارد.

به طور کلی، مراحل اجرای سقف تیرچه بلوک شامل موارد زیر است:

1. زیرسازی و قالب‌بندی سقف
2. آرماتوربندی تیرها
3. نصب تیرچه و بلوک
4. اجرای آرماتورهای حرارتی، ممان منفی و ادکا
5. اجرای کلاف میانی یا کلاف عرضی
6. اعمال خیز منفی تیرچه‌ها
7. بتن‌ریزی سقف تیرچه بلوک

در ادامه، هر یک از این مراحل را به صورت کامل بررسی می‌کنیم.

۱. زیرسازی و قالب‌بندی سقف تیرچه بلوک

اولین مرحله در اجرای سقف تیرچه بلوک، زیرسازی و قالب‌بندی تیرها و سقف است. این مرحله پایه و بستر اصلی اجرای سقف را فراهم می‌کند و اگر به‌درستی انجام نشود، می‌تواند باعث جابه‌جایی قالب‌ها، تغییر ابعاد تیرها، نشست موضعی یا افت کیفیت بتن‌ریزی شود.

در مرحله قالب‌بندی، ابتدا باید مسیر تیرهای اصلی، تیرهای فرعی و محل قرارگیری جک‌های سقفی مشخص شود. سپس لوله‌های داربستی یا قوطی‌های فلزی با استفاده از سیم نجاری، که معمولاً قطری حدود ۲.۵ میلی‌متر دارد، به آرماتورهای انتظار ستون‌ها بسته می‌شوند. این کار باعث تثبیت اولیه سیستم نگهدارنده قالب می‌شود.

پس از آن، قالب کف تیر که معمولاً از تخته چندلایی، قالب بتن فلزی یا مصالح مشابه ساخته می‌شود، روی لوله‌های داربست قرار گرفته و کاملاً مهار می‌شود. در پروژه‌هایی که نیاز به دسترسی ایمن در ارتفاع وجود دارد، استفاده اصولی از تجهیزات موقت مانند اسکافلد می‌تواند ایمنی اجرای عملیات قالب‌بندی و آرماتوربندی را افزایش دهد.

برای جلوگیری از تغییر شکل قالب و تحمل وزن بتن تازه، از جک‌های سقفی یا شمع‌های فلزی استفاده می‌شود. این جک‌ها به عنوان پایه‌های موقت عمل کرده و وظیفه نگهداری قالب، تیرچه‌ها، بلوک‌ها و بتن تازه را تا زمان رسیدن بتن به مقاومت کافی بر عهده دارند.

جک‌های سقفی معمولاً در ارتفاع‌های مختلف مانند ۳، ۳.۵، ۴، ۴.۵ و ۵ متر تولید می‌شوند. برای کفراژبندی تیرهای بتنی نیز معمولاً از سرجک صلیبی یا سرجک T شکل استفاده می‌شود تا سطح اتکای مناسبی برای قالب ایجاد شود.

در زمان قالب‌بندی سقف تیرچه بلوک باید به چند نکته اجرایی توجه شود:

• فاصله جک‌های سقفی باید بر اساس وزن تیر، دهانه، نوع قالب و بارهای اجرایی تعیین شود.
• در حالت معمول، فاصله جک‌ها بین ۱۲۰ تا ۱۸۰ سانتی‌متر در نظر گرفته می‌شود.
• قالب‌ها باید کاملاً تراز و شاقول باشند تا ضخامت بتن و ابعاد تیرها مطابق نقشه اجرا شود.
• قالب‌بندی آویز تیرها نیز باید در همین مرحله انجام شود.
• اتصالات قالب، سیم‌کشی، مهاربندی و تکیه‌گاه‌ها باید پیش از بتن‌ریزی کنترل شوند.
• هرگونه لقی، نشست یا ناپایداری در سیستم قالب‌بندی باید قبل از ادامه کار اصلاح شود.

قالب‌بندی دقیق، زمینه اجرای صحیح سایر مراحل سقف تیرچه بلوک را فراهم می‌کند و نقش مهمی در کیفیت نهایی سقف دارد.

۲. آرماتوربندی تیرها در سقف تیرچه بلوک

پس از تکمیل زیرسازی و قالب‌بندی، نوبت به آرماتوربندی تیرها می‌رسد. در این مرحله، میلگردهای طولی و عرضی تیرها، خاموت‌ها و آرماتورهای مربوط به دال راه‌پله یا سایر اجزای متصل به سقف، طبق نقشه‌های سازه برش و خم می‌شوند.

آرماتورهای آماده‌شده باید با استفاده از اسپیسر در محل صحیح خود قرار بگیرند تا پوشش بتنی مناسب در اطراف میلگردها تأمین شود. سپس میلگردها با سیم آرماتوربندی به یکدیگر بسته می‌شوند تا در زمان بتن‌ریزی جابه‌جا نشوند.

در اجرای سقف تیرچه بلوک، اتصال صحیح آرماتورهای تیرهای فرعی به تیرهای اصلی اهمیت زیادی دارد. آرماتورهای اصلی تیرهای فرعی باید به اندازه کافی در تیر اصلی درگیر شوند. معمولاً طول درگیری این میلگردها حدود ۱۰ تا ۱۵ سانتی‌متر در نظر گرفته می‌شود؛ البته مقدار دقیق آن باید مطابق نقشه سازه و ضوابط اجرایی پروژه کنترل شود.

برای اجرای صحیح آرماتوربندی تیرها باید موارد زیر رعایت شود:

• قطر، تعداد و فاصله میلگردها باید مطابق نقشه سازه باشد.
• خاموت‌ها باید با فاصله مشخص و در محل دقیق نصب شوند.
• استفاده از اسپیسر برای تأمین کاور بتن ضروری است.
• آرماتورها نباید به قالب بچسبند.
• محل وصله‌ها، خم‌ها و قلاب‌ها باید مطابق ضوابط اجرایی باشد.
• پیش از نصب تیرچه‌ها، آرماتوربندی تیرها باید توسط ناظر یا مسئول فنی کنترل شود.

آرماتوربندی اصولی تیرها باعث افزایش مقاومت خمشی، برشی و پیوستگی اجزای سقف با اسکلت بتنی می‌شود.

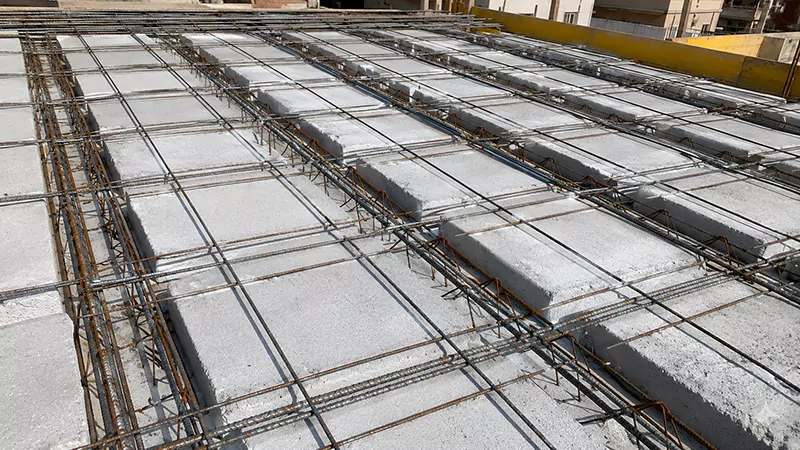

۳. نصب تیرچه و بلوک در سقف تیرچه بلوک

پس از اجرای قالب‌بندی و آرماتوربندی تیرها، مرحله نصب تیرچه و بلوک آغاز می‌شود. این مرحله یکی از مهم‌ترین بخش‌های اجرای سقف تیرچه بلوک است؛ زیرا چیدمان صحیح تیرچه‌ها و بلوک‌ها، روی عملکرد سازه‌ای سقف، وزن نهایی و کیفیت بتن‌ریزی تأثیر مستقیم دارد.

ابتدا باید تیرچه‌ها طبق نقشه سازه و با فاصله مشخص روی تکیه‌گاه‌ها قرار داده شوند. سپس بلوک‌ها یا یونولیت‌های سقفی بین تیرچه‌ها چیده می‌شوند. بلوک‌ها نقش قالب دائمی و پرکننده را دارند و نباید به عنوان عضو باربر در نظر گرفته شوند.

در اطراف سقف و در محل تیرهای پیرامونی نیز قالب‌بندی انجام می‌شود تا هنگام بتن‌ریزی، بتن از کناره‌های سقف خارج نشود.

اجرای این بخش معمولاً به ترتیب زیر انجام می‌شود:

1. کنترل ظاهری تیرچه‌ها قبل از نصب
2. جانمایی تیرچه‌ها طبق نقشه اجرایی
3. تنظیم فاصله محور تا محور تیرچه‌ها
4. تأمین طول اتکای مناسب تیرچه‌ها روی تکیه‌گاه
5. چیدن بلوک‌های سقفی یا یونولیت بین تیرچه‌ها
6. کنترل تراز بودن تیرچه‌ها و بلوک‌ها
7. تکمیل قالب‌بندی تیرهای پیرامونی و لبه‌های سقف

در سقف‌های تیرچه یونولیت، بلوک‌های پلی‌استایرن به دلیل وزن کم، سرعت اجرا را افزایش داده و بار مرده سقف را کاهش می‌دهند. با این حال، استفاده از یونولیت استاندارد و کندسوز اهمیت زیادی دارد.

در زمان نصب تیرچه‌ها باید به نکات زیر توجه شود:

• تیرچه‌ها باید پیش از نصب از نظر ترک، شکستگی، تابیدگی و کیفیت پاشنه بتنی بررسی شوند.
• تیرچه‌های معیوب، شکسته یا آسیب‌دیده نباید در سقف استفاده شوند.
• فاصله محور تا محور تیرچه‌ها معمولاً حدود ۵۰ سانتی‌متر است.
• فاصله تیرچه‌ها نباید از مقدار مجاز نقشه و ضوابط اجرایی بیشتر شود.
• در بسیاری از موارد، فاصله تیرچه‌ها نباید بیش از ۷۰ سانتی‌متر باشد.
• حداقل طول اتکای پاشنه بتنی تیرچه خرپایی روی دیوار باربر معمولاً ۵ سانتی‌متر در نظر گرفته می‌شود.
• حداقل طول اتکای تیرچه پیش‌تنیده معمولاً حدود ۲.۵ سانتی‌متر است.
• اگر طول اتکای کافی فراهم نباشد، باید با شمع‌بندی و قالب‌بندی، نشیمن مناسب برای تیرچه ایجاد شود.

از نظر محدودیت دهانه، معمولاً برای دهانه‌های تا حدود ۷ متر از تیرچه تک استفاده می‌شود. برای دهانه‌های بیشتر، بسته به طراحی سازه، ممکن است از تیرچه دوبل یا تیرچه پیش‌تنیده استفاده شود. در دهانه‌های بلند، طراحی دقیق و کنترل خیز سقف اهمیت بیشتری دارد.

۴. اجرای آرماتور حرارتی، ممان منفی و ادکا

پس از نصب تیرچه‌ها و چیدن بلوک‌ها، باید آرماتورهای تکمیلی سقف اجرا شوند. این بخش شامل میلگرد حرارتی، آرماتور ممان منفی و میلگرد ادکا است. اجرای صحیح این آرماتورها نقش مهمی در کنترل ترک، افزایش پیوستگی سقف و بهبود عملکرد سازه‌ای دارد.

میلگرد حرارتی سقف تیرچه بلوک برای کنترل ترک‌های ناشی از تغییرات دمایی و جمع‌شدگی بتن اجرا می‌شود. این میلگردها معمولاً در دو جهت عمود بر هم، در قسمت بالایی سقف و روی بلوک‌ها یا یونولیت‌ها قرار می‌گیرند.

پس از اجرای میلگردهای حرارتی، بتن‌ریزی سقف انجام می‌شود و این شبکه میلگردی در داخل دال بتنی قرار می‌گیرد. هدف اصلی آرماتور حرارتی، افزایش ظرفیت باربری سقف نیست؛ بلکه کنترل ترک‌های سطحی و توزیع تنش‌های ناشی از افت و حرارت بتن است.

در بسیاری از پروژه‌ها، میلگردهای حرارتی با قطر حداقل ۸ میلی‌متر و با فاصله حدود ۲۵ سانتی‌متر در دو جهت اجرا می‌شوند. البته قطر و فاصله دقیق میلگردها باید مطابق نقشه سازه و ضوابط فنی تعیین شود.

نکات فنی اجرای میلگرد حرارتی

در اجرای آرماتور حرارتی سقف تیرچه بلوک باید به موارد زیر توجه شود:

• فاصله بین دو میلگرد حرارتی متوالی نباید از مقدار مجاز بیشتر باشد.
• در بسیاری از ضوابط اجرایی، حداکثر فاصله میلگردهای افت و حرارت ۲۵ سانتی‌متر در نظر گرفته می‌شود.
• میلگردها باید در محل مناسب و با پوشش بتنی کافی قرار گیرند.
• استفاده از میلگرد آجدار برای شبکه حرارتی در سازه‌های بتن‌آرمه توصیه و در بسیاری از موارد الزامی است.
• میلگردهای بالایی تیرچه، در صورتی که داخل دال بتنی قرار داشته باشند، می‌توانند بخشی از آرماتور افت و حرارت را تأمین کنند.
• شبکه حرارتی باید قبل از بتن‌ریزی از نظر فاصله، قطر، پوشش و اتصال کنترل شود.

بر اساس ضوابط فنی، حداقل سطح مقطع میلگردهای افت و حرارت در امتداد تیرچه‌ها و در جهت عمود بر تیرچه‌ها باید متناسب با سطح مقطع دال فوقانی محاسبه شود. به عنوان نمونه، در دال بتنی با ضخامت ۵ سانتی‌متر، سطح مقطع میلگرد حرارتی باید به گونه‌ای انتخاب شود که بتواند تنش‌های ناشی از جمع‌شدگی و حرارت را کنترل کند.

اجرای میلگرد ادکا در سقف تیرچه بلوک

میلگرد ادکا یکی از آرماتورهای مهم در محل اتصال تیرچه به تیر اصلی است. این میلگرد معمولاً برای بهبود عملکرد برشی و جلوگیری از لغزش تیرچه از روی تکیه‌گاه استفاده می‌شود.

محل اتصال تیرچه به تیر، یکی از نواحی حساس سقف تیرچه بلوک است؛ زیرا نیروهای برشی در این قسمت قابل توجه هستند. به همین دلیل، استفاده از میلگرد ادکا می‌تواند به تقویت اتصال، افزایش ایمنی و کاهش احتمال ترک‌های مورب کمک کند.

میلگرد ادکا معمولاً به شکل خم‌دار یا Z شکل اجرا می‌شود و بخشی از آن در امتداد تیرچه و بخش دیگر در داخل تیر اصلی یا ناحیه تکیه‌گاه قرار می‌گیرد. شکل و ابعاد دقیق این میلگرد باید مطابق نقشه سازه و محاسبات مهندسی باشد.

استفاده از میلگرد ادکا در سقف تیرچه بلوک مزایای زیر را به همراه دارد:

• افزایش مقاومت برشی در نزدیکی تکیه‌گاه
• کاهش احتمال لغزش تیرچه از روی تیر اصلی
• تقویت اتصال تیرچه و تیر
• بهبود عملکرد سقف در برابر نیروهای موضعی
• کاهش احتمال ترک‌خوردگی در ناحیه اتصال

اجرای میلگرد ادکا باید با دقت انجام شود؛ زیرا نصب اشتباه یا حذف آن می‌تواند عملکرد اتصال تیرچه به تیر را تضعیف کند.

اجرای آرماتور ممان منفی

یکی دیگر از مراحل مهم در اجرای سقف تیرچه بلوک، نصب آرماتور ممان منفی است. در طراحی سقف تیرچه بلوک، معمولاً فرض می‌شود که تیرچه‌ها روی تکیه‌گاه‌ها به صورت ساده قرار گرفته‌اند و لنگر قابل توجهی در تکیه‌گاه ایجاد نمی‌شود. اما در عمل، به دلیل درگیری تیرچه با تیر اصلی و شرایط محصورشدگی، مقداری گیرداری در انتهای تیرچه به وجود می‌آید.

این گیرداری باعث ایجاد لنگر منفی در ناحیه تکیه‌گاه می‌شود. برای کنترل این لنگر و جلوگیری از ترک‌خوردگی بالای سقف در محل تکیه‌گاه، از میلگرد ممان منفی استفاده می‌شود.

میلگرد ممان منفی معمولاً در قسمت بالایی تیرچه و در نزدیکی تکیه‌گاه قرار می‌گیرد. قطر آن در بسیاری از موارد هم‌اندازه میلگرد بالایی تیرچه انتخاب می‌شود، اما مقدار دقیق آن باید بر اساس نقشه سازه تعیین شود.

طول میلگرد ممان منفی نیز معمولاً بخشی از دهانه آزاد تیرچه است. در بسیاری از پروژه‌ها، این طول حدود یک‌پنجم طول دهانه آزاد تیرچه از سمت تکیه‌گاه به داخل دهانه در نظر گرفته می‌شود.

آرماتور ممان منفی در سقف تیرچه بلوک وظایف زیر را بر عهده دارد:

• کنترل ترک‌های بالای سقف در محل تکیه‌گاه
• افزایش مقاومت سقف در برابر لنگر منفی
• بهبود پیوستگی تیرچه با تیر اصلی
• افزایش دوام و ایمنی سقف
• جلوگیری از ضعف موضعی در ناحیه اتصال تیرچه به تیر

حذف یا اجرای نادرست میلگرد ممان منفی می‌تواند باعث ایجاد ترک در محل تکیه‌گاه و کاهش کیفیت سازه‌ای سقف شود.

۵. اجرای کلاف میانی یا کلاف عرضی

در سقف‌های تیرچه بلوک با دهانه‌های بلند، اجرای کلاف میانی یا کلاف عرضی اهمیت زیادی دارد. کلاف عرضی در جهت عمود بر تیرچه‌ها اجرا می‌شود و وظیفه آن توزیع یکنواخت بار، افزایش انسجام سقف و کاهش لرزش است.

به کلاف عرضی، گاهی تای بیم یا کلاف میانی نیز گفته می‌شود. این عضو به ویژه در دهانه‌هایی که طول آن‌ها بیش از ۴ متر است، کاربرد دارد و اجرای آن در بسیاری از ضوابط فنی الزامی محسوب می‌شود.

برای اجرای کلاف میانی، در امتداد مشخصی از سقف، فاصله‌ای بین بلوک‌ها یا یونولیت‌ها ایجاد می‌شود. این فاصله معمولاً حدود ۱۰ سانتی‌متر است. سپس میلگردهای فوقانی و تحتانی کلاف در این ناحیه قرار داده شده و پس از بتن‌ریزی، یک نوار بتنی عرضی در سقف تشکیل می‌شود.

در اجرای کلاف عرضی باید نکات زیر رعایت شود:

• کلاف میانی باید عمود بر امتداد تیرچه‌ها اجرا شود.
• محل اجرای کلاف باید مطابق نقشه سازه باشد.
• در دهانه‌های بلندتر از ۴ متر، اجرای کلاف عرضی معمولاً ضروری است.
• عرض ناحیه کلاف میانی معمولاً حدود ۱۰ سانتی‌متر در نظر گرفته می‌شود.
• حداقل دو میلگرد، یکی در بالا و یکی در پایین، برای کلاف استفاده می‌شود.
• در بسیاری از موارد، از میلگرد با قطر حداقل ۱۲ میلی‌متر استفاده می‌شود.
• میلگردهای فوقانی و تحتانی باید از میان تیرچه‌ها عبور کرده و به آن‌ها متصل شوند.
• اتصال بین میلگردهای بالا و پایین می‌تواند با خاموت یا قلاب مناسب تأمین شود.

کلاف میانی باعث می‌شود سقف عملکرد یکپارچه‌تری داشته باشد و بارهای واردشده بهتر بین تیرچه‌ها توزیع شوند. همچنین این عضو نقش مؤثری در کاهش ارتعاش سقف هنگام راه رفتن یا اعمال بارهای زنده دارد.

۶. اعمال خیز منفی تیرچه‌ها

یکی از نکات مهم در اجرای سقف تیرچه بلوک، اعمال خیز منفی در تیرچه‌ها پیش از بتن‌ریزی است. خیز منفی به معنای بالا آوردن کنترل‌شده تیرچه‌ها در وسط دهانه است تا پس از بتن‌ریزی و وارد شدن بارهای سقف، خیز نهایی تیرچه در محدوده مجاز باقی بماند.

اگر خیز منفی به‌درستی اجرا نشود، ممکن است سقف پس از بتن‌ریزی دچار افتادگی ظاهری، ترک‌خوردگی نازک‌کاری یا کاهش کیفیت بهره‌برداری شود. مقدار خیز منفی باید مطابق نقشه سازه و نظر مهندس طراح تعیین شود.

برای ایجاد خیز منفی، معمولاً تنظیم ارتفاع جک‌های سقفی در وسط دهانه انجام می‌شود. این کار باید با دقت و پیش از بتن‌ریزی صورت گیرد تا شکل نهایی سقف مطابق الزامات فنی باشد.

۷. بتن‌ریزی سقف تیرچه بلوک

آخرین مرحله اصلی در اجرای سقف تیرچه بلوک، بتن‌ریزی سقف است. پیش از بتن‌ریزی، باید تمام اجزای سقف شامل قالب های بتن، جک‌ها، تیرچه‌ها، بلوک‌ها، میلگردهای حرارتی، میلگرد ادکا، آرماتور ممان منفی و کلاف میانی کنترل شوند.

همچنین مسیر عبور تأسیسات، بازشوها، محل داکت‌ها و هرگونه جزئیات اجرایی باید پیش از شروع بتن‌ریزی بررسی شود؛ زیرا اصلاح این موارد پس از بتن‌ریزی بسیار دشوار و پرهزینه خواهد بود.

بتن باید به صورت یکنواخت روی سطح سقف پخش شود. ضخامت بتن پوششی باید مطابق نقشه سازه باشد و در زمان اجرا از تجمع بیش از حد بتن در یک نقطه جلوگیری شود. استفاده صحیح از ویبراتور برای تراکم بتن اهمیت زیادی دارد؛ اما ویبره بیش از حد نیز می‌تواند باعث جداشدگی دانه‌ها و افت کیفیت بتن شود.

در زمان بتن‌ریزی باید موارد زیر رعایت شود:

• بتن باید دارای اسلامپ مناسب و کیفیت کنترل‌شده باشد.
• بتن‌ریزی باید به صورت پیوسته و یکنواخت انجام شود.
• از ریختن ناگهانی حجم زیاد بتن روی یک نقطه خودداری شود.
• ویبره بتن باید به اندازه کافی و به شکل اصولی انجام شود.
• ضخامت بتن پوششی باید کنترل شود.
• آرماتورها نباید هنگام بتن‌ریزی جابه‌جا شوند.
• روی یونولیت‌ها نباید بارگذاری بیش از حد یا ضربه مستقیم وارد شود.
• پس از بتن‌ریزی، عمل‌آوری بتن باید به‌درستی انجام شود.

عمل‌آوری بتن پس از بتن‌ریزی اهمیت زیادی دارد. مرطوب نگه داشتن سطح بتن، جلوگیری از تبخیر سریع آب و محافظت از بتن در برابر گرما، سرما و ضربه، باعث افزایش مقاومت و کاهش ترک‌خوردگی می‌شود.

ابعاد سقف تیرچه بلوک و وزن تقریبی آن

یکی از مهم‌ترین نکات در طراحی و اجرای سقف تیرچه بلوک، رعایت ابعاد استاندارد تیرچه‌ها، بلوک‌ها و فاصله محور تا محور تیرچه‌ها است. انتخاب صحیح این ابعاد، علاوه بر افزایش ایمنی و کیفیت اجرا، روی وزن سقف، مصرف بتن، سرعت اجرا و عملکرد نهایی سازه تأثیر مستقیم دارد.

در سقف تیرچه بلوک، فاصله محور به محور تیرچه‌ها نباید از ۷۰ سانتی‌متر بیشتر باشد. با این حال، در بیشتر پروژه‌های ساختمانی این فاصله معمولاً حدود ۶۰ سانتی‌متر در نظر گرفته می‌شود.

از آنجایی که عرض تیرچه‌های فرعی نباید کمتر از ۱۰ سانتی‌متر باشد و همچنین نباید از حدود ۰.۲۸۵ ضخامت سقف کمتر در نظر گرفته شود، عرض بلوک‌ها معمولاً ۵۰ سانتی‌متر انتخاب می‌شود. این ابعاد کمک می‌کند تا فاصله ۶۰ سانتی‌متری محور تا محور تیرچه‌ها به‌درستی تأمین شود.

ابعاد بلوک سقفی با توجه به نوع مصالح، ضخامت سقف، دهانه، بار وارد بر سقف و نوع طراحی سازه تعیین می‌شود. بلوک‌ها نقش پرکننده و قالب دائمی را دارند و عضو باربر اصلی محسوب نمی‌شوند؛ اما انتخاب ابعاد مناسب آن‌ها در کاهش وزن سقف و اجرای اصولی بتن‌ریزی اهمیت زیادی دارد.

به طور معمول:

• بلوک یونولیتی سقفی با ابعاد تقریبی ۲۵×۵۰×۲۰۰ سانتی‌متر تولید و استفاده می‌شود.
• بلوک سفالی و سیمانی سقفی معمولاً با ابعاد حدود ۲۵×۳۰×۵۰ سانتی‌متر در پروژه‌ها به کار می‌روند.

ارتفاع بلوک‌ها بسته به ضخامت سقف و میزان باربری مورد نیاز متغیر است. در سقف‌های تیرچه یونولیت، استفاده از بلوک‌های سبک پلی‌استایرن باعث کاهش بار مرده ساختمان و افزایش سرعت اجرای سقف می‌شود.

ابعاد تیرچه در سقف تیرچه بلوک

در اجرای سقف تیرچه بلوک، ارتفاع تیرچه‌های فرعی معمولاً حدود ۲۵ تا ۲۷ سانتی‌متر در نظر گرفته می‌شود. همچنین حداقل عرض پاشنه بتنی تیرچه باید ۱۰ سانتی‌متر باشد؛ اما از نظر اجرایی، توصیه می‌شود عرض پاشنه بتنی حدود ۱۴ سانتی‌متر اجرا شود تا تیرچه پایداری، نشیمن و عملکرد بهتری در زمان نصب و بتن‌ریزی داشته باشد.

رعایت ابعاد استاندارد تیرچه‌ها باعث می‌شود سقف در برابر بارهای وارده، خیز، لرزش و ترک‌خوردگی عملکرد مناسب‌تری داشته باشد. به همین دلیل، کنترل کیفیت تیرچه‌ها و تطابق ابعاد آن‌ها با نقشه سازه پیش از نصب ضروری است.

محاسبه وزن سقف تیرچه بلوک یونولیتی

وزن سقف تیرچه بلوک به عوامل مختلفی بستگی دارد؛ از جمله نوع تیرچه، ضخامت بتن پوششی، ابعاد تیرچه‌ها، نوع بلوک، فاصله تیرچه‌ها و مصالح مصرفی. به همین دلیل، وزن دقیق سقف باید بر اساس نقشه سازه و مشخصات اجرایی پروژه محاسبه شود.

با این حال، به صورت تقریبی، وزن سقف تیرچه بلوک در هر متر مربع معمولاً بین ۲۵۰ تا ۳۰۰ کیلوگرم است. در سقف‌های تیرچه یونولیت، به دلیل استفاده از بلوک‌های پلی‌استایرن سبک، وزن مرده سقف نسبت به برخی بلوک‌های سیمانی یا سفالی کمتر خواهد بود.

کاهش وزن سقف می‌تواند در کاهش بار وارد بر تیرها، ستون‌ها و فونداسیون مؤثر باشد و در نهایت به بهینه‌سازی سازه کمک کند.

جمع‌بندی

ابعاد سقف تیرچه بلوک شامل فاصله تیرچه‌ها، ابعاد بلوک‌ها، ارتفاع تیرچه‌ها و ضخامت بتن پوششی است که باید مطابق ضوابط فنی و نقشه‌های سازه تعیین شود. به طور معمول، فاصله محور تا محور تیرچه‌ها حدود ۶۰ سانتی‌متر، عرض بلوک‌ها حدود ۵۰ سانتی‌متر و ارتفاع تیرچه‌ها حدود ۲۵ تا ۲۷ سانتی‌متر در نظر گرفته می‌شود.

اجرای اصولی سقف تیرچه بلوک نیازمند دقت در قالب‌بندی، آرماتوربندی، نصب تیرچه و بلوک، اجرای میلگردهای حرارتی، ممان منفی و ادکا، اعمال خیز منفی و بتن‌ریزی صحیح است. رعایت این جزئیات باعث افزایش مقاومت، دوام و کیفیت نهایی سقف می‌شود. برای تهیه و بررسی مصالح فولادی موردنیاز این نوع سقف نیز می‌توان از منابع تخصصی مانند مجموعه آهن آنیل استفاده کرد.
